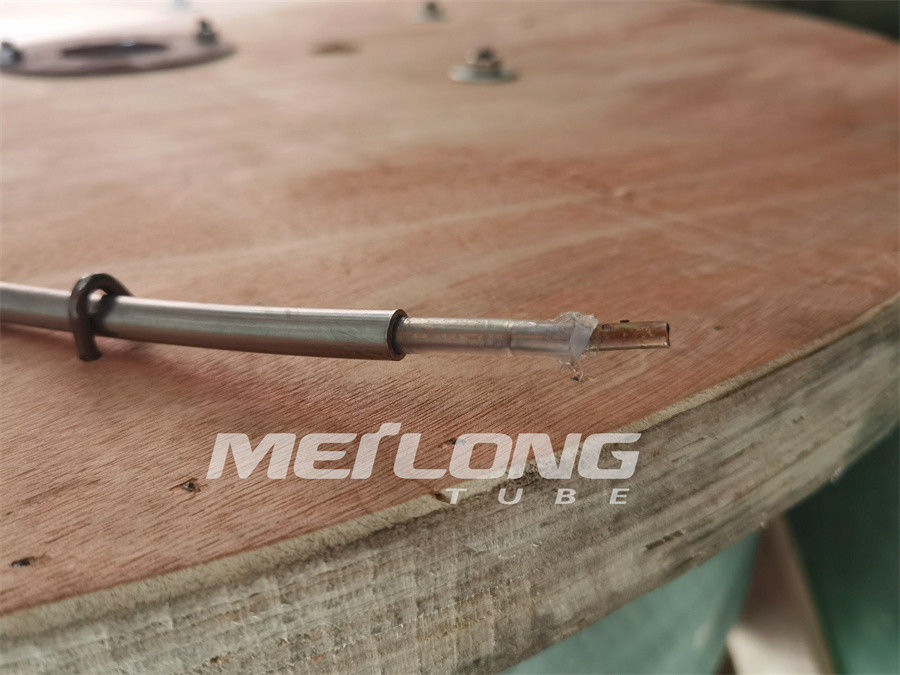

Incoloy 825 Tubing Kabel Terenkapsulasi Jaket FEP 20AWG
Deskripsi Produk:
TEC dari Meilong Tube menggunakan pipa baja tahan karat dan paduan nikel yang dilas untuk melindungi komponen listrik dan optik dari tekanan dan efek korosif lingkungan lubang bawah.Selain itu, enkapsulasi polimer hadir sebagai perlindungan mekanis pelengkap.
Selain itu, beragam pilihan komponen tembaga dan serat Meilong Tube memungkinkan produksi beberapa kabel instrumentasi paling canggih di industri.Perusahaan ini pertama kali memperkenalkan TEC ke sektor minyak dan gas pada tahun 2015 dan terus menyempurnakan produk ini, mengoptimalkannya untuk generasi baru alat dan pengukur lubang sumur yang lebih panas dan lebih dalam.
Selain itu, mengingat kombinasi komponen yang hampir tak terbatas, konfigurasi TEC tersedia dalam panjang khusus bebas sambungan.Meskipun ukuran enkapsulasi standar adalah 11 mm x 11 mm persegi, ukuran ini tersedia untuk memenuhi hampir semua persyaratan lubang bawah.Kabel komposit yang melibatkan berbagai kombinasi komponen listrik dan optik juga dapat disediakan untuk memenuhi kebutuhan downhole tertentu.
Fitur:
Dengan pengalaman desain kabel downhole ditambah dengan keahlian metalurgi yang luas di Meilong Tube.Teknisi kami mengundang pelanggan untuk mendiskusikan paduan pipa yang tepat untuk aplikasi tertentu.
Komponen flatpack dapat mencakup TEC dengan konduktor listrik, jalur kontrol hidraulik untuk mengendalikan katup lubang bawah, dan jalur injeksi fluida untuk meningkatkan perolehan minyak/gas atau penghambatan korosi/kerak.
Meilong Tube membantu menghilangkan masalah penyelesaian sumur.Teknisi kami akan bekerja sama dengan Anda untuk mengoptimalkan pemilihan paduan pipa dan ketebalan dinding, serta bahan enkapsulasi kemasan datar untuk memenuhi kebutuhan sumur Anda.
Parameter teknik:
TEC dipilih berdasarkan kondisi sumur seperti tekanan, suhu dan sifat korosif fluida sumur.Tabung terdiri dari paduan yang disesuaikan dengan aplikasinya.Kemudian dilas secara longitudinal, arus eddy diuji dan ditarik ke ukuran akhir.Data uji lengkap tersedia untuk setiap tabung.
Karakteristik Mekanik untuk Paduan TEC, Pengerjaan Dingin:
| Diameter | Ketebalan dinding | Tahan karat 316L | Incoloy 825 | Radius Tikungan Minimum* |
|---|
| inci | inci | psi | psi | inci |
| 0,125 (1/8) | 0,022 | 23.882 | 25.209 | 0,75 |
| 0,250 (1/4) | 0,028 | 16.371 | 17.281 | 1,50 |
| 0,250 (1/4) | 0,035 | 19.688 | 20.781 | 1,50 |
| 0,250 (1/4) | 0,049 | 26.173 | 27.627 | 1,50 |
| 0,375 (3/8) | 0,035 | 13.783 | 14.549 | 2.25 |
| 0,375 (3/8) | 0,049 | 18.739 | 19.780 | 2.25 |
Perhitungan berdasarkan kekuatan luluh minimum 120.000 psi.Semua pipa TEC dilas dan ditarik berukuran besar.Tubing dapat dicetak khusus dengan berbagai data termasuk nomor bagian, nomor seri, panjang urut, dan nomor pesanan pembelian.*Radius tekukan yang ditunjukkan berada dalam kondisi statis setelah latihan akhir pada saat terminasi.Semua pembengkokan harus dilakukan dengan menggunakan penyok pipa untuk memastikan radius pembengkokan seragam.Saat dipasang ke dalam atau ke luar sumur, radius tekukan minimum harus sebesar mungkin.
Komponen Listrik:
| Gaya TEC | TEC 100 | TEC 150 | TEC 175 | TEC 200 | TEC 250 |
|---|
| Kisaran Suhu | -10 hingga 100°C | -10 hingga 150°C | -100 hingga 175°C | -100 hingga 200°C | -100 hingga 250°C |
| Pengisi | hal | hal | FEP | FEP | PFA |
| Isolasi | hal | FEP | FEP | FEP | PFA |
Resistansi Konduktor Listrik Maksimum @ 20°C (68 °F):
| Konduktor OD | Tembaga Telanjang Padat | 7 Helai Tembaga Telanjang | AWG | inci | mm | Ohm / kft | Ohm / m | Ohm / kft | Ohm / m |
|---|
| 18 | 6.52 | 21.4 | 6.66 | 21.8 | 0,0403 | 1.02 |
| 17 | 5.15 | 16.9 | 5.27 | 17.3 | 0,0453 | 1.15 |
| 16 | 4.10 | 13.5 | 4.18 | 13.7 | 0,0508 | 1.29 |
| 15 | 3.24 | 10.6 | 3.31 | 10.9 | 0,0571 | 1.45 |
| 14 | 2.57 | 8.45 | 2.62 | 8.62 | 0,0641 | 1.63 |
| 13 | 2.04 | 6.69 | 2.08 | 6.82 | 0,0720 | 1.83 |
| 12 | 1.62 | 5.31 | 1.65 | 5.43 | 0,0808 | 2.05 |
| 11 | 1.29 | 4.22 | 1.32 | 4.30 | 0,0907 | 2.30 |
| 10 | 1.019 | 3.34 | 1.039 | 3.41 | 0,102 | 2.59 |
| 9 | 0,808 | 2.65 | 0,825 | 2.71 | 0,114 | 2.90 |
| 8 | 0,641 | 2.10 | 0,654 | 2.14 | 0,128 | 3.25 |
Aplikasi:
Perangkat ini melakukan dua fungsi utama: mengukur suhu dan mengirimkan data.
Karena penginderaan suhu yang tepat, perangkat ini dapat memberikan pembacaan suhu saat ini secara akurat.Ia juga dapat mengirim data secara andal dan efektif melalui jaringan nirkabel.Oleh karena itu, ini menjadikannya alat yang sangat berharga untuk berbagai proyek terkait suhu.
Kustomisasi:

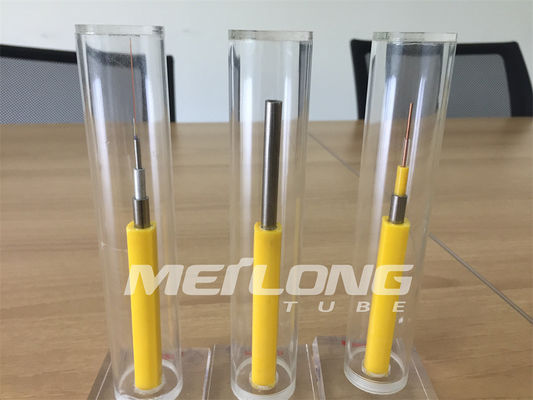

Kabel Terenkapsulasi Tabung
Nama Merek: Tabung Meilong
Nomor Model: 1/4''OD x 0,049''WT
Tempat Asal: Cina
Sertifikasi: ISO9001
Jumlah Pesanan Minimum: 2 gulungan

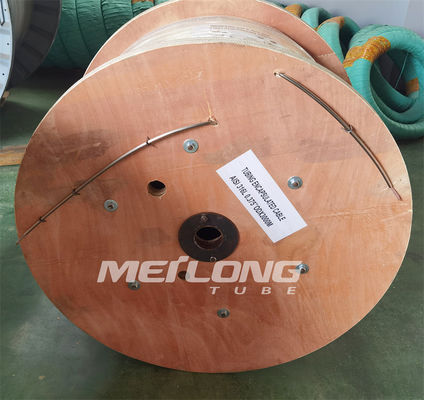

Detail Kemasan: Kotak kayu
Waktu Pengiriman: Dalam 7 hari
Ketentuan Pembayaran: T/T, L/C
Kemampuan Pasokan: 150 metrik ton per bulan
Tegangan: 300V, 600V, dll.
Warna: Hitam, Putih, Merah, Biru, dll.
Struktur: Terdampar, Padat, dll.
Nama: Kabel Tubing Terenkapsulasi
Bahan: PVC, Polietilen, Polipropilena, dll.
Fitur Kabel Terenkapsulasi Tubing
- Kabel Enkapsulasi Tabung Paduan Nikel untuk kinerja unggul.
- Fleksibilitas dan daya tahan tinggi.
- Kekuatan tarik tinggi dan konduktivitas listrik yang unggul.
- Suhu tinggi dan ketahanan terhadap bahan kimia.
- Bobot rendah dan perpindahan panas yang sangat baik.
- Instalasi dan pemeliharaan yang mudah.
Dukungan dan Layanan:
Dukungan Teknis dan Layanan untuk Kabel Tubing Encapsulated
Kami menyediakan dukungan teknis dan layanan komprehensif untuk produk Kabel Tubing Encapsulated.Tim insinyur kami yang berpengalaman tersedia 24/7 untuk menjawab pertanyaan apa pun yang Anda miliki tentang pemasangan, pengoperasian, dan pemeliharaan produk kami.Kami juga dapat memberikan bantuan di tempat untuk pemasangan kabel kami dan dapat memberikan petunjuk terperinci untuk penggunaan produk kami dengan benar.Selain itu, kami menawarkan penggantian suku cadang dan layanan perbaikan untuk produk yang rusak atau cacat.
Kami berusaha memberikan pengalaman layanan pelanggan terbaik dan berkomitmen membantu Anda menemukan solusi yang tepat untuk kebutuhan Anda.Jika Anda memiliki pertanyaan atau kekhawatiran tentang produk atau layanan kami, jangan ragu untuk menghubungi kami.
