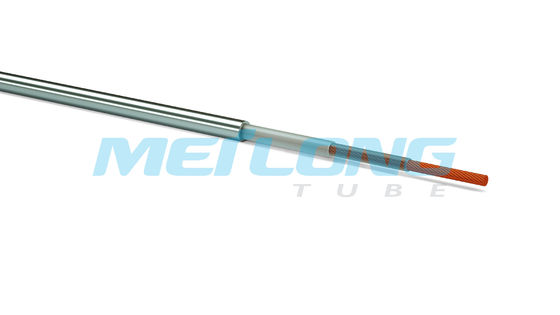

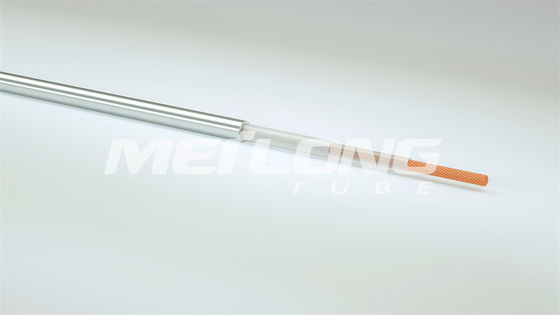

Jaket Tubing PVDF Konduktor Terenkapsulasi dengan Bahan Tabung 316L -10°C hingga 250°C Suhu Isolasi
Deskripsi Produk:
Flatpack yang dipasok oleh produksi Meilong Tube TEC tidak hanya mencakup komponen tembaga, kontrol hidrolik, dan jalur injeksi kimia tetapi juga berisi komponen dan tabung individual yang dapat diberi kode warna dan diselesaikan dengan pencetakan khusus untuk memfasilitasi kemudahan perakitan.Selain itu, produksi terintegrasi vertikal menjamin pengiriman segera, sekaligus memaksimalkan kontrol kualitas dan menyediakan beragam konfigurasi.
Pipa yang digunakan dipilih berdasarkan beberapa faktor seperti tekanan, suhu dan sifat korosif fluida, dimana paduan pipa harus sesuai dengan aplikasinya.Setelah dilas memanjang dan menjalani pengujian arus eddy, tabung kemudian diproduksi sesuai ukuran yang ditentukan, yang masing-masing datanya terdokumentasi dengan baik.

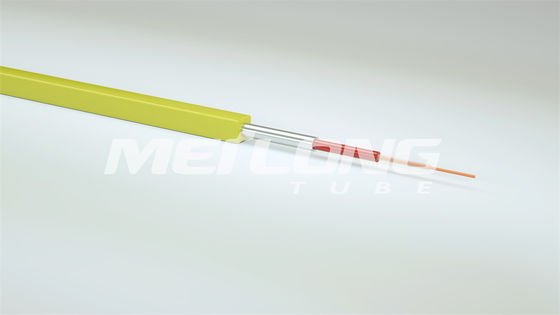

Flatpack dengan panjang khusus hadir dengan kombinasi komponen yang hampir tak terbatas, semuanya bebas sambungan.Untuk memenuhi hampir semua persyaratan lubang bawah, ukuran enkapsulasi standar (11 mm x 11 mm persegi) juga tersedia.Selain itu, kabel komposit dengan kombinasi elemen listrik dan optik yang berbeda berfungsi sebagai sarana utama dalam menyediakan solusi khusus untuk setiap kebutuhan downhole tertentu.
Fitur:
Bahan Enkapsulasi, Insulasi, dan Pengisi adalah bagian penting dari setiap perangkat listrik dan elektronik, yang memberikan keamanan dengan mencegah kontak fisik dan dengan melindungi dari lingkungan eksternal.Berikut adalah tabel informasi tentang bahan yang paling umum digunakan:
| Singkatan |
Nama Generik |
Nama dagang |
Suhu Pemasangan Minimum Bahan Enkapsulasi |
| ECTFE |
Etilen Klorotrifluoroetilen |
Halar® |
-60°C |
| ETFE |
Etilen Tetrafluoroetilen |
Tefzel® |
-60°C |
| FEP |
Propilena Etilen Fluorinasi |
Teflon® FEP |
-100°C |
| HDPE |
Polietilen Kepadatan Tinggi |
|
-40°C |
| PFA |
Perfluoroalkoksi |
Teflon® PFA |
-100°C |
| PA |
Poliamida |
Nilon |
-40°C |
| hal |
Polipropilena |
|
-10°C |
| PVDF |
Polivinilidena Fluorida |
Kynar® |
-20°C |
| TPO-PP |
Poliolefin termoplastik |
Santoprene® |
-20°C |
Singkatnya, bahan-bahan ini memiliki kinerja berbeda dalam hal ketahanan termal dan sifat fisiknya.Tergantung pada aplikasi spesifiknya, pemilihan bahan yang tepat sangat penting untuk kinerja perangkat secara keseluruhan.
Parameter teknik:
Karakteristik Mekanik untuk Paduan TEC, Pengerjaan Dingin
Tabel di bawah ini menunjukkan diameter, tebal dinding, keruntuhan minimum stainless 316L dan keruntuhan minimum Incoloy 825 serta radius tekukan minimum (dalam inci) pengerjaan dingin Alloy TEC.
| Diameter (inci) |
Ketebalan Dinding (inci) |
Tahan karat 316L (psi) |
Incoloy 825 (psi) |
Radius Tikungan Minimum (inci) |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2.25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2.25 |
Perhitungannya didasarkan pada kekuatan leleh minimum 120.000 psi.Semua pipa TEC dilas dan ditarik berukuran besar, yang dapat dicetak khusus dengan berbagai data termasuk nomor bagian, nomor seri, panjang berurutan, dan nomor pesanan pembelian.Saat melakukan pembengkokan, radius pembengkokan harus sebesar mungkin.Pada saat yang sama, penyok pipa harus digunakan untuk memastikan radius tekukan seragam.
Komponen Listrik
| Gaya TEC |
TEC 100 |
TEC 150 |
TEC 175 |
TEC 200 |
TEC 250 |
| Kisaran Suhu |
-10 hingga 100°C |
-10 hingga 150°C |
-100 hingga 175°C |
-100 hingga 200°C |
-100 hingga 250°C |
| Pengisi |
hal |
hal |
FEP |
FEP |
PFA |
| Isolasi |
hal |
FEP |
FEP |
FEP |
PFA |
Data resistansi konduktor listrik maksimum pada 20°C (68°F) dari kabel AWG yang diberikan tercantum dalam tabel di bawah.
| Konduktor OD (AWG) |
OD Konduktor (inci) |
Tembaga Telanjang Padat (Ohm / kft) |
7 Helai Tembaga Telanjang (Ohm / m) |
Ohm / kft |
Ohm / m |
| 18 |
0,0403 |
1.02 |
6.52 |
21.4 |
6.66 |
| 17 |
0,0453 |
1.15 |
5.15 |
16.9 |
5.27 |
| 16 |
0,0508 |
1.29 |
4.10 |
13.5 |
4.18 |
| 15 |
0,0571 |
1.45 |
3.24 |
10.6 |
3.31 |
| 14 |
0,0641 |
1.63 |
2.57 |
8.45 |
2.62 |
| 13 |
0,0720 |
1.83 |
2.04 |
6.69 |
2.08 |
| 12 |
0,0808 |
2.05 |
1.62 |
5.31 |
1.65 |
| 11 |
0,0907 |
2.30 |
1.29 |
4.22 |
1.32 |
| 10 |
0,102 |
2.59 |
1.019 |
3.34 |
1.039 |
| 9 |
0,114 |
2.90 |
0,808 |
2.65 |
0,825 |
| 8 |
0,128 |
3.25 |
0,641 |
2.10 |
0,654 |
Aplikasi:
Dalam industri minyak dan gas, pengukuran tekanan dan suhu di lubang bawah menjadi semakin penting.Dengan sensor canggih, sumur dapat dipantau secara mendalam untuk memastikan hasil yang diinginkan.
Dari mengukur suhu, ada baiknya untuk lebih memahami interaksi antara bawah permukaan dan permukaan.Selain itu, mendeteksi tekanan di lubang bawah memberikan informasi untuk mencegah risiko pengeboran ke struktur bawah permukaan yang tidak terduga.
Jadi, seiring dengan semakin banyaknya sumur minyak yang dibor dan semakin banyak eksplorasi yang dilakukan, pentingnya melakukan pengukuran suhu dan tekanan yang akurat selama proses pengeboran terus meningkat.
Kustomisasi:
Selamat datang di Meilong Tube untuk menyesuaikan Kabel Enkapsulasi Tabung Stainless Steel Anda sendiri.Kabel Tubing Encapsulated kami terbuat dari Konduktor Encapsulated Tubing 316L, yang sangat bagus untuk suhu insulasi dari -10°C hingga 250°C.Dan bahan tubingnya terbuat dari bahan 316L dan Incoloy 825, dengan ukuran tubing 1/4''x0.035'', 3/8''x0.049''.Kondisi pipa dikerjakan secara dingin, dan bahan insulasinya dapat berupa PP, FEP, dan PFA.Semua produk kami disertifikasi oleh ISO9001.
Kuantitas minimum pemesanan untuk Kabel Tubing Encapsulated kami adalah 2 kumparan.Dan kami bisa menjanjikan pengiriman cepat dalam 7 hari.Kami menerima syarat pembayaran seperti T/T dan L/C.Kemampuan pasokan bulanan kami adalah 150 metrik ton.Kemasannya adalah kotak kayu.
Dukungan dan Layanan:
Dukungan teknis dan layanan untuk Kabel Tubing Encapsulated:
- Memberikan layanan konsultasi teknis dan pemecahan masalah.
- Melayani jasa perawatan dan komponen Tubing Encapsulated Cable.
- Melayani jasa pemasangan Tubing Encapsulated Cable.
- Menyediakan layanan diagnostik jarak jauh untuk Kabel Tubing Encapsulated.
- Menyediakan layanan upgrade produk untuk Tubing Encapsulated Cable.
- Menyediakan pembaruan perangkat lunak untuk Kabel Tubing Encapsulated.
- Menyediakan layanan perbaikan dan garansi pelanggan untuk Kabel Tubing Encapsulated.
