Deskripsi Produk:
Flatpack dapat mencakup komponen yang terbuat dari tembaga, serta jalur kontrol hidrolik dan injeksi bahan kimia.Selain itu, masing-masing komponen dan tabung dapat diberi warna dan cetakan khusus untuk memudahkan pemasangan.
Produksi Meilong Tube TEC menggunakan model integrasi vertikal, yang menjamin pengiriman cepat, kontrol kualitas yang ketat, dan fleksibilitas untuk menyesuaikan konfigurasi dengan kebutuhan spesifik.Misalnya, pemilihan TEC didasarkan pada kondisi sumur seperti tekanan, suhu dan sifat korosif fluida sumur.Tabung ini terdiri dari paduan yang disesuaikan secara khusus dan dilas secara longitudinal, diuji arus eddy dan ditarik ke ukuran akhir, dengan data pengujian lengkap tersedia untuk setiap tabung.
Konfigurasi TEC dibuat dengan panjang khusus bebas sambungan dan kombinasi komponen yang hampir tak terbatas.Selain itu, ukuran enkapsulasi standar (11mm x 11mm persegi) tersedia untuk memenuhi sebagian besar persyaratan downhole.Selain itu, kabel komposit yang menggabungkan komponen listrik dan optik dapat dibuat untuk memenuhi kebutuhan yang lebih spesifik.
Fitur:
Bahan Enkapsulasi, Isolasi dan Pengisi
Bahan enkapsulasi, insulasi, dan pengisi semuanya dapat berperan dalam memastikan bahwa suatu struktur dapat bertahan pada kondisi lingkungan dan operasional tertentu.Tergantung pada kebutuhan spesifik, barang-barang seperti etilen klorotrifluoroetilen (ECTFE), etilen tetrafluoroetilen (ETFE), etilen propilena terfluorinasi (FEP), polietilen densitas tinggi (HDPE), perfluoroalkoksi (PFA), poliamida (PA), polipropilen (PP), polivinilidena fluorida (PVDF), dan poliolefin termoplastik (TPO/PP) semuanya dapat dimasukkan ke dalam desain.
Tabel di bawah ini merangkum nama dagang dan suhu pemasangan minimum untuk setiap jenis bahan enkapsulasi:
| Singkatan |
Nama Generik |
Nama dagang |
Suhu Pemasangan Minimum Bahan Enkapsulasi |
| ECTFE |
Etilen Klorotrifluoroetilen |
Halar® |
-60°C |
| ETFE |
Etilen Tetrafluoroetilen |
Tefzel® |
-60°C |
| FEP |
Propilena Etilen Fluorinasi |
Teflon® FEP |
-100°C |
| HDPE |
Polietilen Kepadatan Tinggi |
|
-40°C |
| PFA |
Perfluoroalkoksi |
Teflon® PFA |
-100°C |
| PA |
Poliamida |
Nilon |
-40°C |
| hal |
Polipropilena |
|
-10°C |
| PVDF |
Polivinilidena Fluorida |
Kynar® |
-20°C |
| TPO-PP |
Poliolefin termoplastik |
Santoprene® |
-20°C |
Kombinasi bahan enkapsulasi, insulasi, dan pengisi yang tepat dapat menentukan keberhasilan dan kegagalan dalam suatu aplikasi.Penting untuk memilih bahan yang tepat untuk pekerjaan itu, dengan mempertimbangkan kemampuan dan batasan spesifiknya.
Parameter teknik:
Karakteristik Mekanik untuk Paduan TEC, Pengerjaan Dingin
Tabel di bawah ini mencantumkan karakteristik mekanis Cold Worked Alloy TEC dengan Stainless-Steel 316L dan Incoloy 825.
| Diameter (inci) |
Ketebalan Dinding (inci) |
Tahan karat 316L (psi) |
Incoloy 825 (psi) |
Radius Tikungan Minimum (inci) |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2.25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2.25 |
Perhitungan ini didasarkan pada kekuatan leleh minimum sebesar 120.000 psi.
Semua pipa TEC dilas dan ditarik berukuran besar.Itu dapat dicetak khusus dengan berbagai data, seperti nomor bagian, nomor seri, panjang urut, dan nomor pesanan pembelian.
Catatan: Jari-jari lentur yang ditunjukkan berada dalam kondisi statis setelah latihan akhir pada saat terminasi.Semua pembengkokan harus dilakukan dengan menggunakan penyok pipa untuk memastikan radius pembengkokan seragam.Saat dipasang ke dalam atau ke luar sumur, radius tekukan minimum harus sebesar mungkin.
Komponen Listrik
Tabel di bawah ini menunjukkan berbagai gaya TEC, kisaran suhunya, serta bahan pengisi dan isolasinya.
| Gaya TEC |
Kisaran Suhu |
Pengisi |
Isolasi |
| TEC 100 |
-10 hingga 100°C |
hal |
hal |
| TEC 150 |
-10 hingga 150°C |
hal |
FEP |
| TEC 175 |
-100 hingga 175°C |
FEP |
FEP |
| TEC 200 |
-100 hingga 200°C |
FEP |
FEP |
| TEC 250 |
-100 hingga 250°C |
PFA |
PFA |
Terakhir, tabel berikut mencantumkan resistansi konduktor listrik maksimum pada 20°C (68°F) untuk konduktor listrik American Wire Gauge (AWG) yang berbeda.
| Konduktor OD (AWG) |
OD Konduktor (inci) |
Tembaga Telanjang Padat (Ohm / kft) |
7 Helai Tembaga Telanjang (Ohm / m) |
| 18 |
0,0403 |
6.52 |
21.4 |
| 17 |
0,0453 |
5.15 |
16.9 |
| 16 |
0,0508 |
4.10 |
13.5 |
| 15 |
0,0571 |
3.24 |
10.6 |
| 14 |
0,0641 |
2.57 |
8.45 |
| 13 |
0,0720 |
2.04 |
6.69 |
| 12 |
0,0808 |
1.62 |
5.31 |
| 11 |
0,0907 |
1.29 |
4.22 |
| 10 |
0,102 |
1.019 |
3.34 |
| 9 |
0,114 |
0,808 |
2.65 |
| 8 |
0,128 |
0,641 |
2.10 |
Aplikasi:
Dalam industri minyak dan gas, mengukur tekanan dan suhu di lubang bawah merupakan tugas yang rumit, sangat diperlukan, dan penting.Akurasinya sangat penting untuk menjamin keselamatan personel dan peralatan, serta memaksimalkan manfaat ekonomi dan lingkungan dari proyek tersebut.
Oleh karena itu, pengukuran tekanan dan suhu yang tepat sangatlah penting.Solusi inovatif dan teknologi canggih sedang dikembangkan untuk memenuhi tuntutan kebutuhan industri dengan menyediakan pengukuran tekanan dan suhu yang andal dan akurat.
Dengan menggunakan teknologi ini untuk mengumpulkan data tekanan dan suhu yang akurat dalam operasi downhole, perusahaan minyak dan gas dapat mengamati kepatuhan keselamatan, memantau potensi masalah, mengoptimalkan efisiensi operasional, dan melindungi lingkungan.
Kustomisasi:

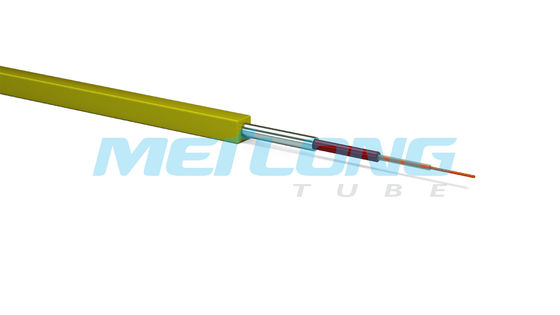

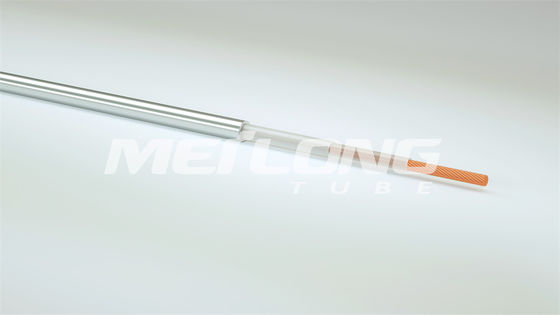

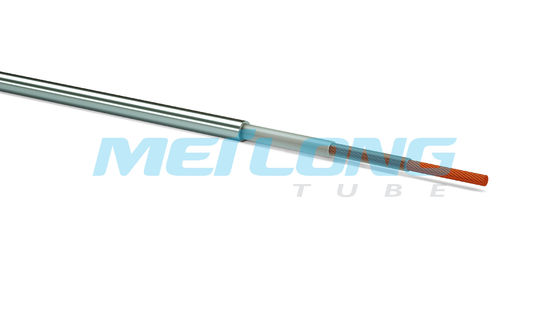

Kabel Enkapsulasi Tubing Paduan Nikel dengan Konduktor Enkapsulasi Tubing Incoloy 825
- Nama Merek: Tabung Meilong
- Nomor Model: 1/4''OD x 0,049''WT
- Tempat Asal: Cina
- Sertifikasi: ISO9001
- Jumlah Pesanan Minimum: 2 gulungan
- Detail Kemasan: Kotak kayu
- Waktu Pengiriman: Dalam 7 hari
- Ketentuan Pembayaran: T/T, L/C
- Kemampuan Pasokan: 150 metrik ton per bulan
- Kondisi Tabung: Pengerjaan Dingin
- Suhu Isolasi: -10°C hingga 250°C
- Konduktor: Kabel Tembaga, Kabel Tembaga Berlapis Timah, Kabel Terdampar, Serat Optik
- Ukuran Tabung: 1/4''x0,035'', 3/8''x0,049''
- Bahan Isolasi: PP, FEP, PFA
Dukungan dan Layanan:
Dukungan Teknis dan Layanan Kabel Terenkapsulasi Tubing
- Layanan pelanggan 24/7 untuk dukungan teknis dan pertanyaan
- Pelatihan gratis tersedia untuk pelanggan dan staf
- Layanan instalasi dan pemeliharaan di tempat
- Tutorial dan sumber daya online tersedia
- Penggantian suku cadang dan biaya tenaga kerja gratis jika terjadi kegagalan produk
- Tersedia opsi garansi yang diperluas
- Pembaruan dan peningkatan sistem secara berkala
