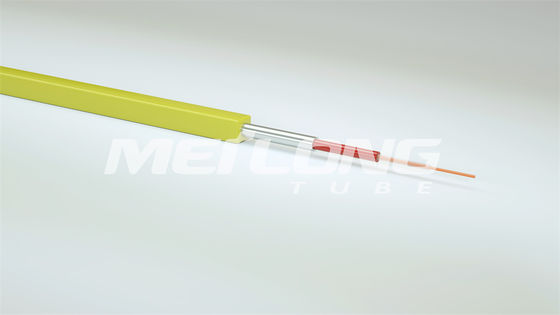

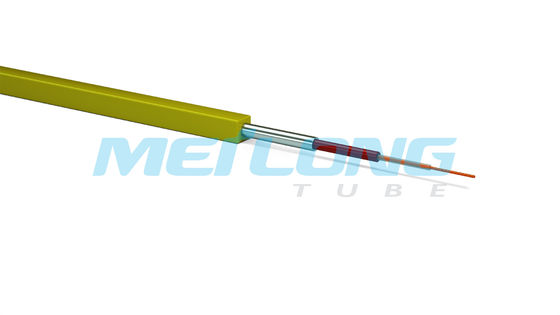

Kabel Enkapsulasi Tubing Insulasi PP -10°C Hingga 250°C Dengan Pengisi PFA
Deskripsi Produk:
Flatpack dari TEC dirancang untuk ketahanan, kemudahan pemasangan, dan beragam konfigurasi.Komponen seperti elemen tunggal, tabung, dan komponen tembaga diberi kode warna dan dapat dicetak khusus sesuai kebutuhan.Pelanggan juga dapat memilih kombinasi komponen yang hampir tak terbatas, serta memberikan panjang khusus.Terlebih lagi, perusahaan menggunakan ukuran enkapsulasi persegi 11mm x 11mm untuk memenuhi berbagai persyaratan downhole.Selain itu, terdapat kabel komposit yang tersedia untuk kebutuhan lubang bawah tertentu yang terdiri dari campuran komponen optik dan listrik.
Untuk memaksimalkan kepuasan pelanggan, TEC memiliki produksi yang sepenuhnya terintegrasi secara vertikal.Hal ini membantu waktu pengiriman yang cepat, kontrol kualitas yang ketat, dan hasil pengujian yang akurat untuk setiap tabung.Pada akhirnya, TEC dapat mengatakan dengan yakin bahwa flatpack mereka adalah solusi yang andal, baik saat ini maupun di masa depan, untuk semua jenis aplikasi.
Fitur:
Bahan Enkapsulasi, Isolasi dan Pengisi
Bahan enkapsulasi, insulasi dan pengisi merupakan komponen penting dari peralatan listrik.Berikut adalah daftar bahan enkapsulasi, insulasi dan pengisi penting, beserta singkatannya, nama generiknya, dan nama dagangnya.
- ECTFE: Etilen Klorotrifluoroetilen, Halar®;Suhu Instalasi Minimum: -60HaiC.
- ETFE: Etilen Tetrafluoroetilen, Tefzel®;Suhu Instalasi Minimum: -60HaiC.
- FEP: Etilen Propilena Fluorinasi, Teflon®FEP;Suhu Instalasi Minimum: -100HaiC.
- HDPE: Polietilen Kepadatan Tinggi;Suhu Instalasi Minimum: -40HaiC.
- PFA: Perfluoroalkoksi, Teflon®PFA;Suhu Instalasi Minimum: -100HaiC.
- PA: Poliamida, Nilon;Suhu Instalasi Minimum: -40HaiC.
- hal: Polipropilena;Suhu Instalasi Minimum: -10HaiC.
- PVDF: Polivinilidena Fluorida, Kynar®;Suhu Instalasi Minimum: -20HaiC.
- TPO-PP: Poliolefin termoplastik, Santoprena®;Suhu Instalasi Minimum: -20HaiC.
Bahan-bahan ini tidak hanya memberikan perlindungan tahan pakai, tetapi juga memfasilitasi aliran energi listrik secara langsung.
Parameter teknik:
Karakteristik Mekanik untuk Paduan TEC, Pengerjaan Dingin
Tabel berikut menguraikan karakteristik mekanik diameter, tebal dinding, Stainless 316L dan Incoloy 825 serta keruntuhan minimum dan radius tekukan minimum untuk paduan TEC:
| Diameter |
Ketebalan dinding |
Tahan karat 316L |
Incoloy 825 |
Keruntuhan Minimal |
Radius Tikungan Minimum* |
| inci |
inci |
psi |
psi |
inci |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2.25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2.25 |
Perhitungan data di atas didasarkan pada kekuatan leleh minimum 120.000 psi.Selain itu, semua pipa TEC dilas dan ditarik berukuran besar dan dapat disesuaikan dengan berbagai data seperti nomor komponen, nomor seri, panjang berurutan, dan nomor pesanan pembelian.
*Radius tekukan yang ditentukan adalah maksimum yang dapat dicapai dalam kondisi statis pasca pelatihan akhir untuk penghentian.Semua proses pembengkokan harus dilakukan dengan bantuan penyok pipa karena hal ini memastikan bahwa radius pembengkokan seragam, dan radius pembengkokan minimum harus dijaga pada nilai terbesar yang dapat dicapai ketika dipasang ke dalam atau ke luar sumur.
Komponen Listrik
Tabel di bawah merinci kisaran suhu, pengisi, insulasi, dan resistansi konduktor listrik maksimum berbagai gaya TEC pada 20°C (68 °F):
| Gaya TEC |
Kisaran Suhu |
Pengisi |
Isolasi |
| TEC 100 |
-10 hingga 100°C |
hal |
hal |
| TEC 150 |
-10 hingga 150°C |
hal |
FEP |
| TEC 175 |
-100 hingga 175°C |
FEP |
FEP |
| TEC 200 |
-100 hingga 200°C |
FEP |
FEP |
| TEC 250 |
-100 hingga 250°C |
PFA |
PFA |
| Konduktor OD |
Tembaga Telanjang Padat |
7 Helai Tembaga Telanjang |
| AWG |
Ohm / kft |
Ohm / m |
Ohm / kft |
Ohm / m |
| 18 |
0,0403 inci (1,02 mm) |
6.52 |
21.4 |
6.66 |
21.8 |
| 17 |
0,0453 inci (1,15mm) |
5.15 |
16.9 |
5.27 |
17.3 |
| 16 |
0,0508 inci (1,29 mm) |
4.10 |
13,5 |
4.18 |
13.7 |
| 15 |
0,0571 inci (1,45mm) |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0,0641 inci (1,63 mm) |
2.57 |
8.45 |
2.62 |
8.62 |
| 13 |
0,0720 inci (1,83 mm) |
2.04 |
6.69 |
2.08 |
6.82 |
| 12 |
0,0808 inci (2,05mm) |
1.62 |
5.31 |
1.65 |
5.43 |
| 11 |
0,0907 inci (2,30mm) |
1.29 |
4.22 |
1.32 |
4.30 |
| 10 |
0,102 inci (2,59mm) |
1.019 |
3.34 |
1.039 |
3.41 |
| 9 |
0,114 inci (2,90mm) |
0,808 |
2.65 |
0,825 |
2.71 |
| 8 |
0,128 inci (3,25mm) |
0,641 |
2.10 |
0,654 |
2.14 |
| 7 |
0,144 inci (3,66mm) |
0,510 |
1.67 |
0,521 |
1.71 |
| 6 |
0,162 inci (4,11 mm) |
0,405 |
1.33 |
0,413 |
1.36 |
Aplikasi:
Dalam industri minyak dan gas, pengukuran tekanan dan suhu di lubang bawah merupakan hal yang paling penting.Hal ini karena menyediakan data yang diperlukan untuk melakukan pengujian sumur dan evaluasi formasi.
Pengujian sumur diperlukan untuk mengukur potensi produksi sumur, serta memastikan pengelolaan reservoir minyak efektif.Di sisi lain, evaluasi formasi diperlukan untuk lebih memahami karakteristik geologi sumur, seperti menentukan sifat batuan reservoir.
Kesimpulannya, mengukur tekanan dan suhu di lubang bawah merupakan bagian penting dalam industri minyak dan gas.Tidak hanya digunakan untuk melakukan pengujian sumur dan evaluasi formasi, namun juga menyediakan data penting untuk menganalisis kondisi sumur saat ini.
Kustomisasi:
Kabel Terenkapsulasi Tabung 316L
Nama merk:Tabung Meilong
Nomor model:1/4''OD x 0,049''WT
Tempat asal:Cina
Sertifikasi:ISO9001
Jumlah Pesanan Minimum:2 kumparan

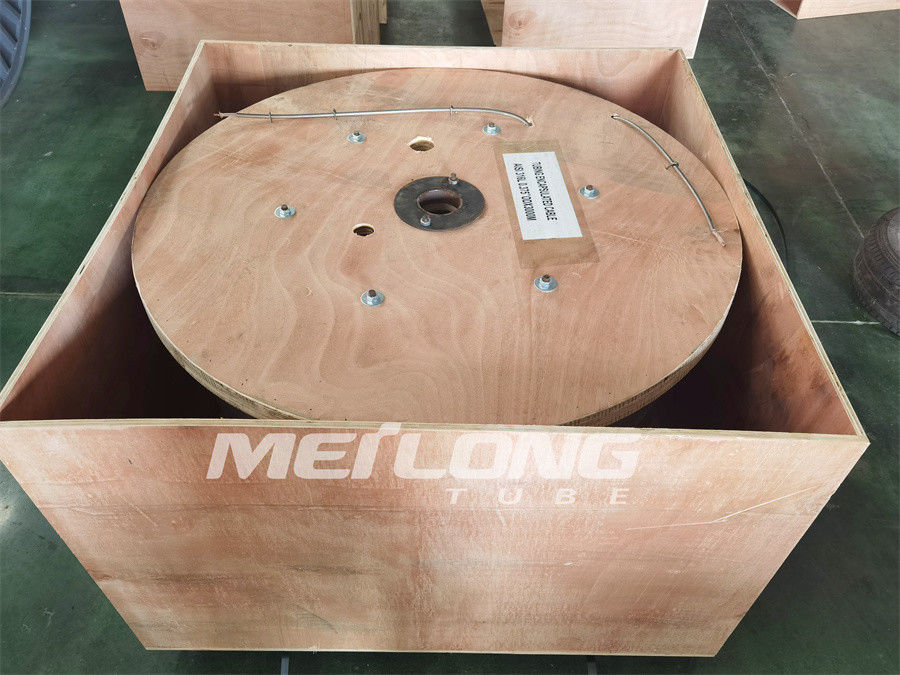

Detail Kemasan:Kotak kayu
Waktu pengiriman:Dalam 7 hari
Syarat pembayaran:T/T, L/C
Kemampuan Pasokan:150 metrik ton per bulan
Konduktor:Kabel Tembaga, Kabel Tembaga Berlapis Timah, Kabel Terdampar, Serat Optik
Kondisi Tabung:Pekerjaan Dingin
Ukuran Tabung:1/4''x0,035'', 3/8''x0,049''
Suhu Isolasi:-10°C Hingga 250°C
Bahan Isolasi:PP, FEP, PFA
Kabel Terenkapsulasi Tabung Incoloy 825
Meilong Tube menyediakan Kabel Enkapsulasi Tubing 316L dan Konduktor Enkapsulasi Tubing Incoloy 825, yang terbuat dari bahan berkualitas tinggi dan telah disertifikasi ISO9001.Dengan jumlah pesanan minimum 2 kumparan dan waktu pengiriman 7 hari, kabel enkapsulasi tubing kami dapat disesuaikan untuk memenuhi kebutuhan Anda.Semua kabel enkapsulasi tubing kami diisolasi dengan bahan PP, FEP, atau PFA, dan ukuran tubing berkisar dari 1/4''x0,035'' hingga 3/8''x0,049''.
Dukungan dan Layanan:
Dukungan Teknis dan Layanan Kabel Terenkapsulasi Tubing
Di Perusahaan ABC, kami menyediakan dukungan teknis dan layanan untuk kabel tubing yang dienkapsulasi.Teknisi kami yang berpengalaman dapat membantu Anda dengan masalah teknis apa pun yang terkait dengan pemasangan, penggunaan, dan pemeliharaan kabel tubing yang dienkapsulasi.
Dukungan dan layanan teknis kami meliputi:
- Saran dan panduan instalasi
- Pemecahan masalah dan perbaikan
- Pemeliharaan produk
- Dukungan garansi dan penggantian
- Pembaruan dan peningkatan produk
Kami berkomitmen untuk memberikan dukungan teknis dan layanan terbaik untuk kabel tubing yang dienkapsulasi.Jika Anda memiliki pertanyaan atau masalah, jangan ragu untuk menghubungi kami.
