Kabel Tubing Encapsulated untuk Aplikasi Bawah Permukaan di Sumur Minyak dan Gas

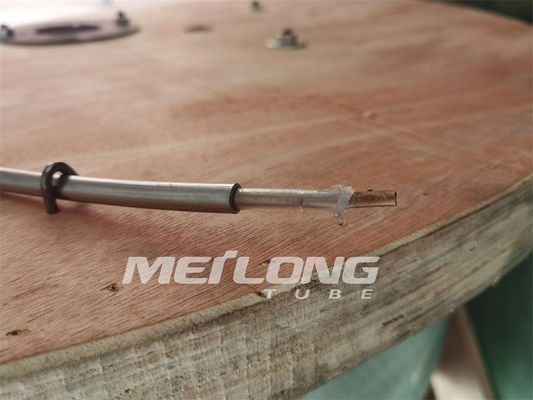

Kabel Tubing Terenkapsulasi (TEC)
TEC menggunakan pipa baja tahan karat dan paduan nikel yang dilas untuk melindungi komponen listrik dan optik dari tekanan dan efek korosif lingkungan lubang bawah.Enkapsulasi polimer memberikan perlindungan mekanis tambahan.
Berbagai pilihan komponen tembaga dan serat dari Meilong Tube memungkinkan produksi kabel instrumentasi paling canggih di industri.Sejak pertama kali memperkenalkan TEC untuk industri minyak dan gas pada tahun 2015, Meilong Tube terus meningkatkan dan mengoptimalkan produk ini untuk pengukur lubang bawah dan peralatan generasi baru untuk sumur yang semakin panas dan dalam.
Konfigurasi TEC tersedia dengan kombinasi komponen yang hampir tak terbatas dalam panjang khusus bebas sambungan.
Ukuran enkapsulasi standar (11 mm x 11 mm persegi) tersedia untuk memenuhi hampir semua persyaratan lubang bawah.
Kabel komposit yang menggunakan berbagai kombinasi komponen listrik dan optik tersedia untuk memenuhi kebutuhan downhole tertentu.
Konstruksi Khas

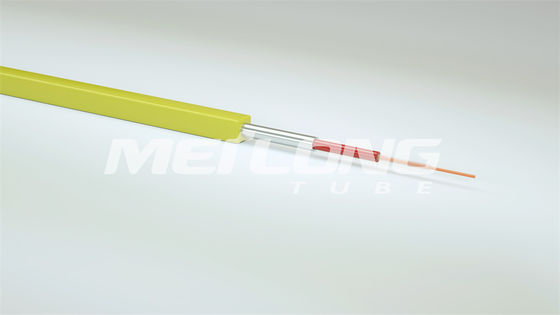

18 AWG Konduktor Tunggal Incoloy 825 Tabung Persegi Dienkapsulasi
|
|
A) 18 AWG (7 x 0,39 mm) tembaga kaleng
OD nominalnya 0,046 inci (1,16 mm).
B) isolasi FEP
OD nominalnya 0,098 inci (2,49 mm).
C) Pengisi polipropilen merah
OD nominalnya 0,180 inci (4,57 mm).
D) Tabung paduan 825
Ketebalan dinding nominal 0,035 inci (0,89 mm).
OD nominalnya 0,250 inci (6,35 mm).
E) Polypropylene profil persegi kuning
0,433 inci (11 mm) persegi
|

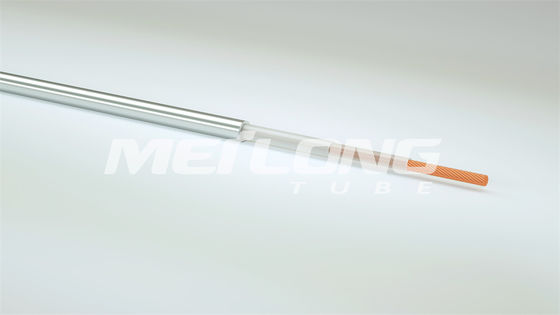

5 Tabung Konduktor Tunggal Stainless 316L AWG Dienkapsulasi
|
|
A) 5 tembaga AWG (konduktor tunggal).
OD nominalnya 0,181 inci (4,6 mm).
B) isolasi PFA
OD nominal 0,228 inci (5,8 mm).
C) isolasi PFA
OD nominalnya 0,276 inci (7,0 mm).
D) Tabung baja tahan karat 316
Ketebalan dinding nominal 0,035 inci (0,89 mm).
OD nominalnya 0,375 inci (9,53 mm).
|
Opsi Tabung
TEC dipilih berdasarkan kondisi sumur seperti tekanan, suhu dan sifat korosif fluida sumur.Tabung terdiri dari paduan yang disesuaikan dengan aplikasinya.Kemudian dilas secara longitudinal, arus eddy diuji dan ditarik ke ukuran akhir.Data uji lengkap tersedia untuk setiap tabung.
Karakteristik Mekanik untuk Paduan TEC, Pengerjaan Dingin
| Diameter |
Ketebalan dinding |
Tahan karat 316L
Keruntuhan Minimal
|
Incoloy 825
Keruntuhan Minimal
|
Radius Tikungan Minimum* |
| inci |
inci |
psi |
psi |
inci |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2.25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2.25 |
Perhitungan berdasarkan kekuatan luluh minimum 120.000 psi.
Semua pipa TEC dilas dan ditarik berukuran besar.
Tubing dapat dicetak khusus dengan berbagai data termasuk nomor bagian, nomor seri, panjang urut, dan nomor pesanan pembelian.
*Radius tekukan yang ditunjukkan berada dalam kondisi statis setelah latihan akhir pada saat terminasi.Semua pembengkokan harus dilakukan dengan menggunakan penyok pipa untuk memastikan radius pembengkokan seragam.Saat dipasang ke dalam atau ke luar sumur, radius tekukan minimum harus sebesar mungkin.
Komponen Listrik
| Gaya TEC |
TEC 100 |
TEC 150 |
TEC 175 |
TEC 200 |
TEC 250 |
| Kisaran Suhu |
-10 hingga 100°C |
-10 hingga 150°C |
-100 hingga 175°C |
-100 hingga 200°C |
-100 hingga 250°C |
| Pengisi |
hal |
hal |
FEP |
FEP |
PFA |
| Isolasi |
hal |
FEP |
FEP |
FEP |
PFA |
Resistansi Konduktor Listrik Maksimum @ 20°C (68 °F)
| Konduktor |
Konduktor
OD
|
Konduktor
OD
|
Tembaga Telanjang Padat |
7 Helai Tembaga Telanjang |
| AWG |
inci |
mm |
Ohm / kft |
Ohm / m |
Ohm / kft |
Ohm / m |
| 18 |
0,0403 |
1.02 |
6.52 |
21.4 |
6.66 |
21.8 |
| 17 |
0,0453 |
1.15 |
5.15 |
16.9 |
5.27 |
17.3 |
| 16 |
0,0508 |
1.29 |
4.10 |
13.5 |
4.18 |
13.7 |
| 15 |
0,0571 |
1.45 |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0,0641 |
1.63 |
2.57 |
8.45 |
2.62 |
8.62 |
| 13 |
0,0720 |
1.83 |
2.04 |
6.69 |
2.08 |
6.82 |
| 12 |
0,0808 |
2.05 |
1.62 |
5.31 |
1.65 |
5.43 |
| 11 |
0,0907 |
2.30 |
1.29 |
4.22 |
1.32 |
4.30 |
| 10 |
0,102 |
2.59 |
1.019 |
3.34 |
1.039 |
3.41 |
| 9 |
0,114 |
2.90 |
0,808 |
2.65 |
0,825 |
2.71 |
| 8 |
0,128 |
3.25 |
0,641 |
2.10 |
0,654 |
2.14 |
