1/4 '' OD x 0,065 '' WT Saluran Hidraulik Tabung Kapiler tanpa Las Orbital
Meilong Tube memasok berbagai macam produk ke sektor minyak dan gas, dan ini merupakan salah satu pasar terpenting kami.Anda akan menemukan pipa saluran hidraulik berkinerja tinggi kami berhasil digunakan di beberapa kondisi bawah laut dan lubang bawah yang paling agresif berkat rekam jejak kami yang telah terbukti dalam memenuhi persyaratan kualitas yang ketat dari industri minyak, gas, dan energi panas bumi.
Kemajuan teknologi telah memperluas jangkauan cara eksploitasi ladang minyak dan gas, dan semakin banyak proyek yang memerlukan penggunaan jalur kendali baja tahan karat yang panjang dan berkesinambungan.Ini digunakan dalam berbagai aplikasi termasuk kontrol hidrolik, instrumentasi, injeksi kimia, pusar dan kontrol aliran.Meilong Tube memasok produk untuk semua aplikasi ini, dan lebih banyak lagi, menurunkan biaya pengoperasian dan meningkatkan metode pemulihan bagi pelanggan kami.
Berkat kemajuan teknologi saluran kendali tubular, kini lebih murah dan mudah untuk menyambungkan katup downhole dan sistem injeksi kimia dengan sumur jarak jauh dan satelit, baik untuk platform pusat tetap maupun terapung.Kami menawarkan tabung melingkar untuk jalur kontrol dari baja tahan karat dan paduan nikel.
Kemampuan Menguji Kualitas Saluran Hidraulik
Kami memantau kualitas produk melalui proses inspeksi dan pengujian ketat yang dilakukan oleh tim profesional kami yang berkualifikasi tinggi.Pelatihan dan pengalaman ekstensif anggota Meilong Tube meliputi:
|
Bahan kimia
Korosi
Dimensi
Arus Eddy
Pemanjangan
|
Suar
Meratakan
Ukuran butir
Kekerasan
Hidrostatik
|
Metalurgi
Identifikasi material positif (PMI)
Kekasaran permukaan
Tarik
Menghasilkan
|
Fitur Tabung Saluran Hidraulik
Tutup toleransi dimensi
Sifat mekanik yang ditingkatkan secara signifikan
Permukaan akhir yang unggul
Kebersihan tinggi permukaan bagian dalam
Ovalitas terkontrol, eksentrisitas
Ukuran Tabung Saluran Hidraulik Khas
Diameter luar garis kendali sebagian besar 1/4'' (6,35mm).
Ketebalan dinding: 0,035'' (0,89mm), 0,049'' (1,24mm), 0,065'' (1,65mm)
Pipa saluran kontrol tersedia dengan panjang mulai dari 400 kaki (122 meter) hingga 32.808 kaki (10.000 meter).Tidak ada las pantat orbital.
Spesifikasi lainnya (1/8'' hingga 3/4'') tersedia berdasarkan permintaan.
| Ukuran kekaisaran |
Ukuran metrik |
|
OD
inci
|
WT
inci
|
OD
mm
|
WT
mm
|
| 1/8 (0,125) |
0,028 |
3.18 |
0,71 |
| 0,035 |
3.18 |
0,89 |
| 16/3 (0,188) |
0,028 |
4.76 |
0,71 |
| 0,035 |
4.76 |
0,89 |
| 0,049 |
4.76 |
1.24 |
| 1/4 (0,250) |
0,035 |
6.35 |
0,89 |
| 0,049 |
6.35 |
1.24 |
| 0,065 |
6.35 |
1.65 |
| 0,083 |
6.35 |
2.11 |
| 3/8 (0,375) |
0,035 |
9.53 |
0,89 |
| 0,049 |
9.53 |
1.24 |
| 0,065 |
9.53 |
1.65 |
| 0,083 |
9.53 |
2.11 |
| 1/2 (0,500) |
0,035 |
12.7 |
0,89 |
| 0,049 |
12.7 |
1.24 |
| 0,065 |
12.7 |
1.65 |
| 0,083 |
12.7 |
2.11 |
Komposisi Kimia Baja Tahan Karat 316L
| Karbon |
Mangan |
Fosfor |
Sulfur |
Silikon |
Nikel |
Kromium |
Molibdenum |
| % |
% |
% |
% |
% |
% |
% |
% |
| maks. |
maks. |
maks. |
maks. |
maks. |
|
|
|
| 0,035 |
2.00 |
0,045 |
0,030 |
1.00 |
10.0-15.0 |
16.0-18.0 |
2.00-3.00 |
Kesetaraan Standar
| Nilai |
UNS no |
Standar Euro |
Jepang |
| TIDAK |
Nama |
JIS |
| Paduan |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
JIS G3463 |
| 316L |
S31603 |
1.4404, 1.4435 |
X2CrNiMo17-12-2 |
SUS316LTB |
Toleransi Dimensi Saluran Hidraulik 316L
| ASTM A269 / ASME SA269, 316L, UNS S31603 |
| Ukuran OD |
Toleransi OD |
Toleransi WT |
|
≤1/2'' (≤12,7mm)
1/2''<OD≤1'' (12,7<OD≤25,4 mm)
|
±0,005'' (±0,13mm)
±0,005'' (±0,13mm)
|
±15%
±10%
|
Standar Meilong
| Ukuran OD |
Toleransi OD |
Toleransi WT |
|
≤1/2'' (≤12,7mm)
1/2''<OD≤1'' (12,7<OD≤25,4 mm)
|
±0,004'' (±0,10mm)
±0,004'' (±0,10mm)
|
±10%
±8%
|
Berat Pipa Saluran Kapiler per Meter (kg)
Tahan Karat 316L (UNS S31603)
| OD |
WT |
| Pecahan |
Desimal |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0442 |
0,0512 |
- |
- |
- |
| 1/4 |
0,250 |
0,1012 |
0,1225 |
0,1603 |
0,1957 |
0,2255 |
| 3/8 |
0,375 |
0,1580 |
0,1936 |
0,2598 |
0,3278 |
0,3944 |
| 1/2 |
0,500 |
0,2150 |
0,2647 |
0,3595 |
0,4600 |
0,5631 |
| 5/8 |
0,625 |
0,2720 |
0,3360 |
0,4592 |
0,5923 |
0,7319 |
| 3/4 |
0,750 |
0,3289 |
0,4072 |
0,5588 |
0,7244 |
0,9006 |
Proses dan Pengepakan Jalur Hidraulik
Mulus: ditusuk, digambar ulang, dianil (proses sirkulasi multi-lintasan)
Dilas: dilas memanjang (dengan sinar TIG atau Laser), digambar ulang, dianil (proses sirkulasi multi-lintasan)

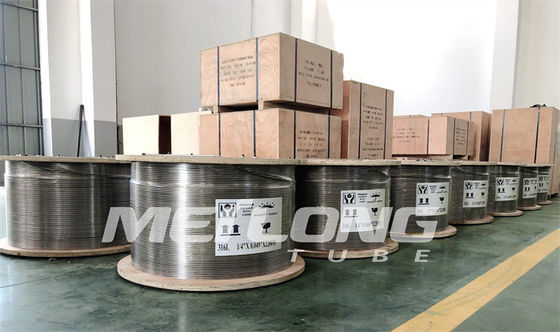

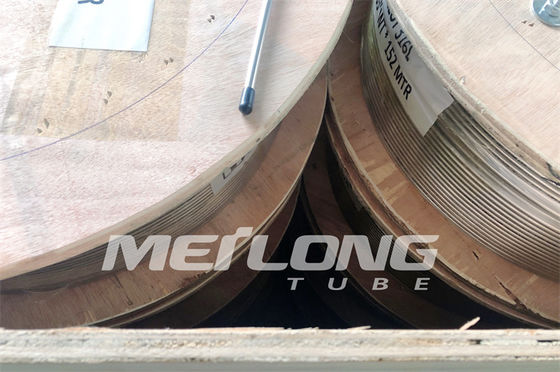

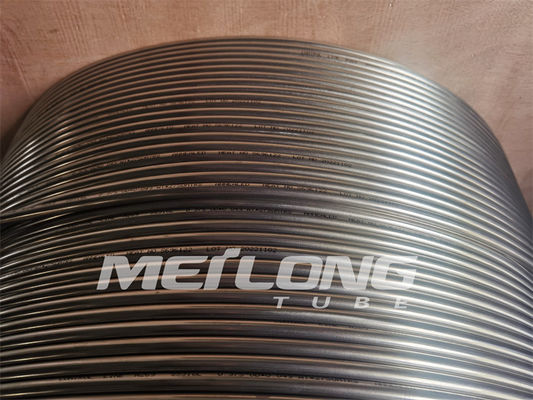

Pengepakan: Tabung adalah luka rata yang digulung pada drum atau gulungan logam/kayu.
Semua drum atau gulungan dikemas dalam peti kayu untuk memudahkan pengoperasian logistik.
