Saluran Hidraulik Tabung Kapiler Tekanan Tinggi Jalur Kontrol Terenkapsulasi AISI SS316L

Saluran Hidraulik Tabung Kapiler Tekanan Tinggi Jalur Kontrol Terenkapsulasi AISI SS316L
Saluran Hidraulik Tabung Kapiler Tekanan Tinggi Jalur Kontrol Terenkapsulasi AISI SS316L Saluran Hidraulik Tabung Kapiler Tekanan Tinggi Jalur Kontrol Terenkapsulasi AISI SS316L Saluran Hidraulik Tabung Kapiler Tekanan Tinggi Jalur Kontrol Terenkapsulasi AISI SS316L

Gambar besar :  Saluran Hidraulik Tabung Kapiler Tekanan Tinggi Jalur Kontrol Terenkapsulasi AISI SS316L

Detail produk:
Tempat asal: Cina
Nama merek: Meilong Tube
Sertifikasi: ISO9001 : 2015
Nomor model: 1/4 '' OD x 0,065 '' WT
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1000 Meter
Kemasan rincian: Luka rata digulung pada gulungan / drum, dan dikemas dalam kotak kayu
Waktu pengiriman: 7 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 100 metrik ton per bulan (termasuk tabung baja dupleks, tabung paduan nikel)

Saluran Hidraulik Tabung Kapiler Tekanan Tinggi Jalur Kontrol Terenkapsulasi AISI SS316L

Deskripsi
Paduan: AISI 316L, UNS S31603 Permukaan: Bersih dan cerah
Kondisi: Anil Properti: Peningkatan tarik dan hasil
Fitur: Tabung bertekanan tinggi Aplikasi: Kontrol hidrolik lubang bawah di sumur minyak dan gas
Standar: ASTM A269 Ukuran: Toleransi dimensi yang ketat
Standar Aplikasi: NACE MR0175 / ISO15156 tes: Panjang 100% diuji secara hidrolik
Cahaya Tinggi:

Tabung kapiler tekanan tinggi hidrolik

,

pipa kapiler tekanan tinggi AISI

,

Jalur Kontrol Terenkapsulasi SS316L

1/4 '' OD x 0,065 '' WT Tali Tabung Kapiler Saluran Hidraulik Terbuat Dari AISI SS316L



Meilong Tube secara khusus memproduksi saluran hidrolik pipa melingkar yang mulus dan digambar ulang, dilas dan digambar ulang yang terbuat dari baja tahan karat austenitik, dupleks, super dupleks, dan paduan nikel yang tahan korosi.Tabung tersebut digunakan sebagai jalur kendali hidrolik dan jalur injeksi kimia yang khusus melayani industri minyak dan gas, panas bumi.



Ukuran khas Saluran Hidraulik



Diameter luar saluran hidrolik terutama 1/4'' (6,35mm), 3/8'' (9,53mm)

Ketebalan dinding: 0,035'' (0,89mm), 0,049'' (1,24mm), 0,065'' (1,65mm), 0,083'' (2,11mm)

Pipa saluran kontrol tersedia dengan panjang mulai dari 400 kaki (122 meter) hingga 32.808 kaki (10.000 meter).Tidak ada las pantat orbital.

Spesifikasi lainnya (1/8'' hingga 3/4'') tersedia berdasarkan permintaan.



Pentingnya Saluran Hidraulik



Masing-masing kumparan pipa mempunyai panjang yang benar-benar kontinu tanpa las orbital.

Setiap saluran hidrolik dalam bentuk tubing coil diuji hidrostatis minimal 15.000 psi.

Pengujian dapat disaksikan di lokasi oleh inspektur pihak ketiga (SGS, BV, DNV).

Pengujian lainnya adalah uji arus eddy, uji kimia, perataan, pembakaran, tarik, rendemen, perpanjangan, kekerasan untuk kualitas bahan.



Deskripsi Aplikasi untuk Saluran Hidraulik



Di semua bidang industri minyak dan gas, bahan kimia disuntikkan ke dalam jalur proses dan cairan.Ambil contoh layanan ladang minyak, bahan kimia digunakan untuk memfilmkan sisi lubang sumur untuk meningkatkan stabilitas.Dalam jaringan pipa, mereka menghindari penumpukan dan menjaga infrastruktur tetap sehat.



Peran Saluran Hidraulik



Di industri minyak dan gas, kami menyuntikkan bahan kimia secara berurutan

untuk melindungi infrastruktur

untuk mengoptimalkan proses

untuk menjamin aliran

dan untuk meningkatkan produktivitas



Paduan untuk Saluran Hidraulik



Tabung Paduan

Hidrolik

Kontrol

Bahan kimia

Injeksi

Lubang Klorida /

Ketahanan Korosi Celah

H2S/CO2

Perlawanan

Resistensi Retak Korosi Stres Klorida (SCC). Spesifikasi UNS/ASTM

Tahan karat 316L – 170 MPa min.menghasilkan kekuatan

Tabung Tekanan yang Dilas dengan Jahitan

      S31603 / A269

Dupleks 2205 – 485 MPa mnt.menghasilkan kekuatan

Tabung Tekanan yang Dilas dengan Jahitan

S32205 / A789

Dupleks 2507 – 550 MPa mnt.menghasilkan kekuatan

Tabung Tekanan yang Dilas dengan Jahitan

S32750/A789

Incoloy 825 – 240 MPa mnt.menghasilkan kekuatan

Tabung Tekanan yang Dilas dengan Jahitan

N08825/B704

Inconel 625 – 414 MPa mnt.menghasilkan kekuatan

Tabung Tekanan yang Dilas dengan Jahitan

N06625/B704



Kualitas asuransi



• Bahan kimia

• Korosi

• Dimensi

• Arus Eddy

• Hidrostatik

• Pemanjangan

• Kekerasan

• Suar

• Ratakan

• Ukuran butir

• Metalurgi

• Identifikasi material positif (PMI)

• Kekasaran permukaan

• Tarik

• Menghasilkan



Fitur Tabung Saluran Hidraulik



Tutup toleransi dimensi

Sifat mekanik yang ditingkatkan secara signifikan

Permukaan akhir yang unggul

Kebersihan tinggi permukaan bagian dalam

Ovalitas terkontrol, eksentrisitas



AISI 316L untuk Saluran Hidraulik



Karbon Mangan Fosfor Sulfur Silikon Nikel Kromium Molibdenum
% % % % % % % %
maks. maks. maks. maks. maks.
0,035 2.00 0,045 0,030 1.00 10.0-15.0 16.0-18.0 2.00-3.00



Kesetaraan Standar

Nilai UNS no norma Euro Jepang
TIDAK Nama JIS
Paduan ASTM/ASME EN10216-5 EN10216-5 JIS G3463
AISI 316L S31603 1.4404, 1.4435 X2CrNiMo17-12-2 SUS316LTB



AISI 316L adalah baja tahan karat kromium-nikel austenitik dengan molibdenum dan kandungan karbon rendah.



Tahan korosi



Asam organik pada konsentrasi tinggi dan suhu sedang



Asam anorganik, misalnya asam fosfat dan sulfat, pada konsentrasi dan suhu sedang.Baja juga dapat digunakan dalam asam sulfat dengan konsentrasi di atas 90% pada suhu rendah.



Larutan garam, misalnya sulfat, sulfida dan sulfit



Lingkungan kaustik

Baja austenitik rentan terhadap retak korosi tegangan.Hal ini dapat terjadi pada suhu di atas sekitar 60°C (140°F) jika baja terkena tegangan tarik dan pada saat yang sama bersentuhan dengan larutan tertentu, khususnya yang mengandung klorida.Oleh karena itu, kondisi layanan seperti itu harus dihindari.Kondisi ketika pembangkit listrik ditutup juga harus dipertimbangkan, karena kondensat yang kemudian terbentuk dapat menimbulkan kondisi yang menyebabkan retakan dan lubang korosi akibat tegangan.

AISI 316L memiliki kandungan karbon yang rendah sehingga lebih tahan terhadap korosi intergranular dibandingkan baja tipe AISI 316.



Berat Tabung Paduan per Meter (kg)



AISI 316L (UNS S31603)

OD WT
Pecahan Desimal 0,028 0,035 0,049 0,065 0,083
1/8 0,125 0,0442 0,0512 - - -
1/4 0,250 0,1012 0,1225 0,1603 0,1957 0,2255
3/8 0,375 0,1580 0,1936 0,2598 0,3278 0,3944
1/2 0,500 0,2150 0,2647 0,3595 0,4600 0,5631
5/8 0,625 0,2720 0,3360 0,4592 0,5923 0,7319
3/4 0,750 0,3289 0,4072 0,5588 0,7244 0,9006



Properti Saluran Hidraulik AISI 316L



Tabung internal yang digambar ulang dengan jahitan las & mengambang.Disediakan dalam kondisi anil

Panjang kontinu tanpa las sambungan orbital



Paduan UNS OD WT Tekanan Pekerjaan Tekanan Ledakan Runtuhnya Tekanan Tekanan Uji
inci inci inci psi psi psi psi
Tahan karat 316L S31603 1/8 0,125 0,028 9.931 40.922 9.525 11.600
Tahan karat 316L S31603 1/8 0,125 0,035 12.640 52.042 11.056 15.225
Tahan karat 316L S31603 1/4 0,250 0,035 5.939 24.474 6.621 7.250
Tahan karat 316L S31603 1/4 0,250 0,049 8.572 35.322 8.632 10.150
Tahan karat 316L S31603 1/4 0,250 0,065 11.694 48.166 10.562 13.775
Tahan karat 316L S31603 3/8 0,375 0,035 3.818 15.731 4.659 4.350
Tahan karat 316L S31603 3/8 0,375 0,049 5.483 22.575 6.222 6.525
Tahan karat 316L S31603 3/8 0,375 0,065 7.517 30.951 7.865 8.700
Tahan karat 316L S31603 3/8 0,375 0,083 9.808 40.372 9.551 11.600
Tahan karat 316L S31603 1/2 0,500 0,049 4.003 16.480 4.835 5.075
Tahan karat 316L S31603 1/2 0,500 0,065 5.461 22.512 6.206 6.525
Tahan karat 316L S31603 1/2 0,500 0,083 7.133 29.364 7.648 8.700
Tahan karat 316L S31603 5/8 0,625 0,049 3.144 12.955 3.957 3.625
Tahan karat 316L S31603 5/8 0,625 0,065 4.285 17.630 5.105 5.075
Tahan karat 316L S31603 5/8 0,625 0,083 5.472 22.513 6.519 6.525
Tahan karat 316L S31603 3/4 0,750 0,049 2.619 10.791 3.296 2.900
Tahan karat 316L S31603 3/4 0,750 0,065 3.570 14.686 4.283 4.350
Tahan karat 316L S31603 3/4 0,750 0,083 4.558 18.753 5.431 5.800



* Tekanan ledakan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan tarik minimum

* Tekanan keruntuhan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan luluh minimum

* Peringkat tekanan pada 100°F (38°C), kondisi netral dan statis



Proses dan Pengepakan Tabung



Mulus- ditusuk, digambar ulang, dianil (proses sirkulasi multi-lintasan)

Dilas- dilas memanjang, digambar ulang, dianil (proses sirkulasi multi-lintasan)

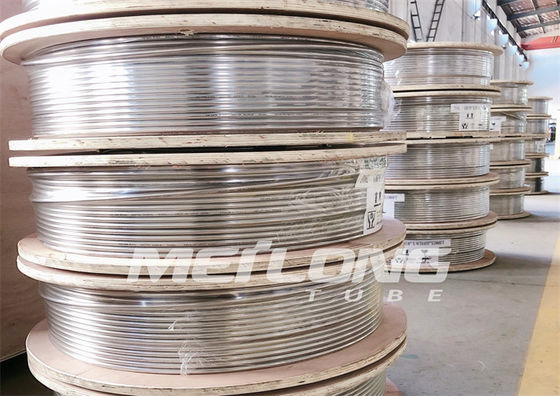

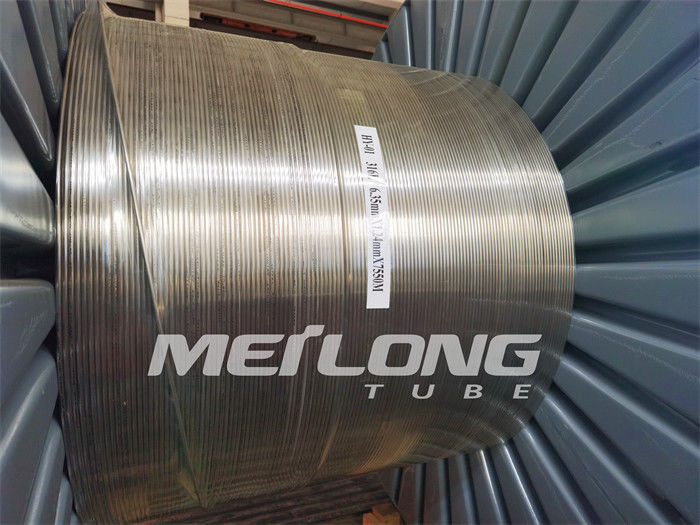

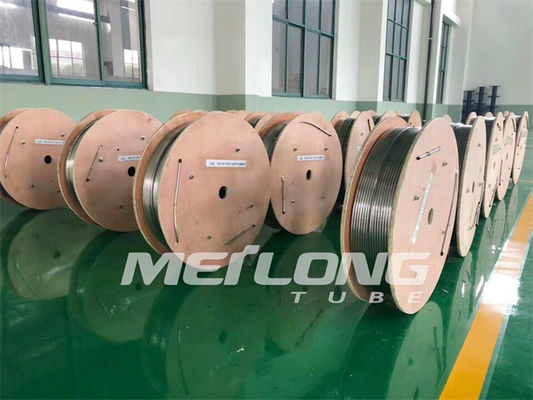

Pengepakan- Tabung Saluran Hidraulik adalah gulungan rata pada drum atau gulungan logam / kayu.

Semua drum atau gulungan dikemas dalam peti kayu untuk memudahkan pengoperasian logistik.
