Peningkatan sifat mekanik saluran hidrolik pipa kapiler terbuat dari Incoloy 825
Meilong Tube secara khusus memproduksi saluran hidrolik pipa melingkar yang mulus dan digambar ulang, dilas dan digambar ulang yang terbuat dari baja tahan karat austenitik, dupleks, super dupleks, dan paduan nikel yang tahan korosi.Tabung tersebut digunakan sebagai jalur kendali hidrolik dan jalur injeksi kimia yang khusus melayani industri minyak dan gas, panas bumi.
Ukuran khas Saluran Hidraulik
Diameter luar garis kendali sebagian besar 1/4'' (6,35mm).
Ketebalan dinding: 0,035'' (0,89mm), 0,049'' (1,24mm), 0,065'' (1,65mm)
Pipa saluran kontrol tersedia dengan panjang mulai dari 400 kaki (122 meter) hingga 32.808 kaki (10.000 meter).Tidak ada las pantat orbital.
Spesifikasi lainnya (1/8'' hingga 3/4'') tersedia berdasarkan permintaan.
Pentingnya Saluran Hidraulik
Masing-masing kumparan pipa mempunyai panjang yang benar-benar kontinu tanpa las orbital.
Setiap saluran hidrolik dalam bentuk tubing coil diuji hidrostatis minimal 15.000 psi.
Pengujian dapat disaksikan di lokasi oleh inspektur pihak ketiga (SGS, BV, DNV).
Pengujian lainnya adalah uji arus eddy, uji kimia, perataan, pembakaran, tarik, rendemen, perpanjangan, kekerasan untuk kualitas bahan.
Deskripsi Aplikasi untuk Saluran Hidraulik
Di semua bidang industri minyak dan gas, bahan kimia disuntikkan ke dalam jalur proses dan cairan.Ambil contoh layanan ladang minyak, bahan kimia digunakan untuk memfilmkan sisi lubang sumur untuk meningkatkan stabilitas.Dalam jaringan pipa, mereka menghindari penumpukan dan menjaga infrastruktur tetap sehat.
Penggunaan Saluran Hidrolik
Di industri minyak dan gas, kami menyuntikkan bahan kimia secara berurutan
untuk melindungi infrastruktur
untuk mengoptimalkan proses
untuk menjamin aliran
dan untuk meningkatkan produktivitas
Bahan Paduan untuk Saluran Hidraulik
| Austenitik: |
316L |
ASTM A-269 |
| Rangkap: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Paduan nikel: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
Fitur Tabung Saluran Hidraulik
Tutup toleransi dimensi
Sifat mekanik yang ditingkatkan secara signifikan
Permukaan akhir yang unggul
Kebersihan tinggi permukaan bagian dalam
Ovalitas terkontrol, eksentrisitas
Incoloy 825 untuk Saluran Hidraulik
| Nikel |
Kromium |
Besi |
Molibdenum |
Karbon |
Mangan |
Silikon |
Sulfur |
Aluminium |
titanium |
Tembaga |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
menit. |
|
maks. |
maks. |
maks. |
maks. |
maks. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22.0 |
2.5-3.5 |
0,05 |
1.0 |
0,5 |
0,03 |
0,2 |
0,6-1,2 |
1.5-3.0 |
Kesetaraan Norma
| Nilai |
UNS no |
norma Euro |
| TIDAK |
Nama |
| Paduan |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 825 |
N08825 |
2.4858 |
NiCr21Mo |
Deskripsi Bahan Incoloy 825
Paduan Incoloy 825 adalah paduan nikel-besi-kromium dengan tambahan molibdenum dan tembaga.Komposisi kimia paduan baja nikel ini dirancang untuk memberikan ketahanan luar biasa terhadap banyak lingkungan korosif.Ini mirip dengan paduan 800 tetapi telah meningkatkan ketahanan terhadap korosi air.Ia memiliki ketahanan yang sangat baik terhadap asam pereduksi dan pengoksidasi, terhadap retak akibat korosi, dan terhadap serangan lokal seperti korosi lubang dan celah.Paduan 825 sangat tahan terhadap asam sulfat dan fosfat.Paduan baja nikel ini digunakan untuk pemrosesan kimia, peralatan pengendalian polusi, perpipaan sumur minyak dan gas, pemrosesan ulang bahan bakar nuklir, produksi asam, dan peralatan pengawetan.
Karakteristik
Ketahanan yang sangat baik untuk mengurangi dan mengoksidasi asam
Ketahanan yang baik terhadap stress-corrosion cracking
Ketahanan yang memuaskan terhadap serangan lokal seperti korosi pitting dan celah
Sangat tahan terhadap asam sulfat dan fosfat
Sifat mekanik yang baik pada suhu ruangan dan suhu tinggi hingga sekitar 1020° F
Izin untuk penggunaan bejana tekan pada suhu dinding hingga 800°F
Berat Tabung Paduan per Meter (kg)
Incoloy 825 (UNS N08825)
| OD |
WT |
| Pecahan |
Desimal |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Properti Tabung Paduan
Tabung internal yang digambar ulang dengan jahitan las & mengambang.Disediakan dalam kondisi anil
Panjang kontinu tanpa las sambungan orbital
| Paduan |
UNS |
OD |
WT |
Tekanan Pekerjaan |
Tekanan Ledakan |
Runtuhnya Tekanan |
Tekanan Uji |
| inci |
inci |
inci |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
* Tekanan ledakan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan tarik minimum
* Tekanan keruntuhan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan luluh minimum
* Peringkat tekanan pada 100°F (38°C), kondisi netral dan statis
Proses dan Pengepakan Tabung
Mulus- ditusuk, digambar ulang, dianil (proses sirkulasi multi-lintasan)
Dilas- dilas memanjang, digambar ulang, dianil (proses sirkulasi multi-lintasan)

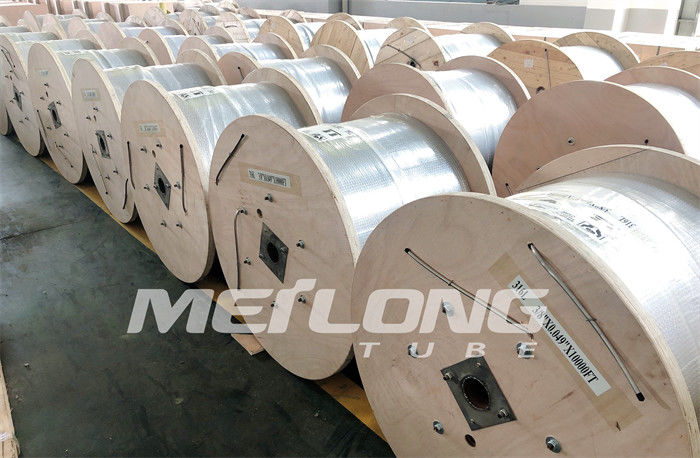

Pengepakan- Tabung Saluran Hidraulik adalah gulungan rata pada drum atau gulungan logam / kayu.

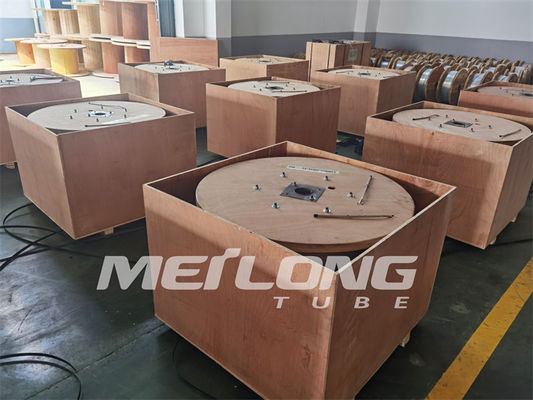

Semua drum atau gulungan dikemas dalam peti kayu untuk memudahkan pengoperasian logistik.
