Paket Datar Jalur Injeksi Kimia Terenkapsulasi TPV yang Diuji Hidrostatis untuk Lubang Bawah
Meilong Tube memproduksi pipa melingkar mulus dan digambar ulang, dilas dengan jahitan dan digambar ulang berkualitas tinggi yang terbuat dari baja tahan karat austenitik, dupleks, super dupleks, dan paduan nikel tahan korosi.100% produknya digunakan sebagai jalur kendali tenaga hidrolik, jalur injeksi kimia, pipa paduan pada umbilikus dan pipa instrumentasi untuk rekayasa eksploitasi di industri hulu minyak dan gas.
Tabung melingkar tersedia dalam ukuran mulai dari diameter luar 0,125 inci (3,175 milimeter) hingga 1 inci (25,4 milimeter).Ketebalan dinding mencapai 0,083 inci (2,108 milimeter).Panjang hingga 65.600 kaki (20.000 meter) tersedia untuk pembuatan pusar yang hemat biaya.Lebih banyak ukuran dalam cakupan dapat disesuaikan untuk diproduksi dan dikirim guna memenuhi kebutuhan khusus Anda.
Sifat jalur injeksi kimia baja tahan karat 316L
Tabung digambar ulang steker internal yang dilas & mengambang.Disediakan dalam kondisi anil
Panjang kontinu tanpa las sambungan orbital
| Paduan |
UNS |
OD |
WT |
Tekanan Pekerjaan |
Tekanan Ledakan |
Runtuhnya Tekanan |
Tekanan Uji |
| inci |
inci |
inci |
psi |
psi |
psi |
psi |
| Tahan karat 316L |
S31603 |
1/8 |
0,125 |
0,028 |
9.931 |
40.922 |
9.525 |
11.600 |
| Tahan karat 316L |
S31603 |
1/8 |
0,125 |
0,035 |
12.640 |
52.042 |
11.056 |
15.225 |
| Tahan karat 316L |
S31603 |
1/4 |
0,250 |
0,035 |
5.939 |
24.474 |
6.621 |
7.250 |
| Tahan karat 316L |
S31603 |
1/4 |
0,250 |
0,049 |
8.572 |
35.322 |
8.632 |
10.150 |
| Tahan karat 316L |
S31603 |
1/4 |
0,250 |
0,065 |
11.694 |
48.166 |
10.562 |
13.775 |
| Tahan karat 316L |
S31603 |
3/8 |
0,375 |
0,035 |
3.818 |
15.731 |
4.659 |
4.350 |
| Tahan karat 316L |
S31603 |
3/8 |
0,375 |
0,049 |
5.483 |
22.575 |
6.222 |
6.525 |
| Tahan karat 316L |
S31603 |
3/8 |
0,375 |
0,065 |
7.517 |
30.951 |
7.865 |
8.700 |
| Tahan karat 316L |
S31603 |
3/8 |
0,375 |
0,083 |
9.808 |
40.372 |
9.551 |
11.600 |
| Tahan karat 316L |
S31603 |
1/2 |
0,500 |
0,049 |
4.003 |
16.480 |
4.835 |
5.075 |
| Tahan karat 316L |
S31603 |
1/2 |
0,500 |
0,065 |
5.461 |
22.512 |
6.206 |
6.525 |
| Tahan karat 316L |
S31603 |
1/2 |
0,500 |
0,083 |
7.133 |
29.364 |
7.648 |
8.700 |
| Tahan karat 316L |
S31603 |
5/8 |
0,625 |
0,049 |
3.144 |
12.955 |
3.957 |
3.625 |
| Tahan karat 316L |
S31603 |
5/8 |
0,625 |
0,065 |
4.285 |
17.630 |
5.105 |
5.075 |
| Tahan karat 316L |
S31603 |
5/8 |
0,625 |
0,083 |
5.472 |
22.513 |
6.519 |
6.525 |
| Tahan karat 316L |
S31603 |
3/4 |
0,750 |
0,049 |
2.619 |
10.791 |
3.296 |
2.900 |
| Tahan karat 316L |
S31603 |
3/4 |
0,750 |
0,065 |
3.570 |
14.686 |
4.283 |
4.350 |
| Tahan karat 316L |
S31603 |
3/4 |
0,750 |
0,083 |
4.558 |
18.753 |
5.431 |
5.800
|
- Tekanan ledakan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan tarik minimum
- Tekanan keruntuhan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan luluh minimum
- Peringkat tekanan pada 100°F (38°C), kondisi netral dan statis
Karena semakin banyak ekstraksi minyak dan gas yang berpindah ke perairan yang lebih dalam dan lebih keras di mana lingkungan lepas pantai yang ekstrem menuntut keselamatan yang ekstrem, tugas kami adalah membantu Anda menggunakan bahan tahan korosi yang “tepat” untuk pipa pusar melingkar guna meningkatkan keselamatan dan keandalan pekerjaan Anda.Ini adalah kekuatan untuk mendorong inovasi dan pengembangan berkelanjutan kami.

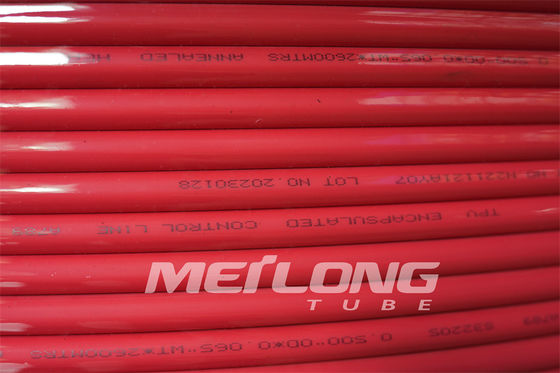

Deskripsi Enkapsulasi
Enkapsulasi adalah plastik yang diekstrusi di atas tabung logam.Enkapsulasi mencegah kerusakan pada tabung logam selama proses pembuatan.Enkapsulasi juga memberikan ketahanan abrasi tambahan dan diperlukan jika pelindung kabel dipasang untuk meningkatkan kekuatan penahan pada setiap sambungan pipa produksi.
Enkapsulasi tersedia dalam berbagai konfigurasi dengan pilihan enkapsulasi single pass dan enkapsulasi dual pass untuk perlindungan tambahan.
Bahan enkapsulasi
- PP (Polipropilena) /TPR (Santoprene) / PA (Nylon) / PVDF / ETFE (Tefzel) / ECTFE (Halar) / FEP / PFA / ECA 3000 / PVC
Toleransi Dimensi untuk Jalur Injeksi Kimia
| ASTM A269 / ASME SA269, SS 316L (UNS S31603) |
| Ukuran OD |
Toleransi OD |
Toleransi WT |
|
1/8''≤OD<3/16'' (3,18≤OD<4,76 mm)
3/16≤OD<1/2'' (4,76≤OD<12,7 mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4 mm)
|
+0,003'' (+0,08 mm) / -0
+0,004'' (+0,10 mm) / -0
+0,005'' (+0,13 mm) / -0
|
±10%
±10%
±10%
|
Standar Tabung Meilong
| Ukuran OD |
Toleransi OD |
Toleransi WT |
|
1/8'' ≤OD<3/16'' (3,18≤OD<4,76 mm)
3/16≤OD<1/2'' (4,76≤OD<12,7 mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4 mm)
|
+0,003'' (+0,08 mm) / -0
+0,004'' (+0,10 mm) / -0
+0,004'' (+0,10 mm) / -0
|
±10%
±10%
±8%
|
Tes Kualitas
|
Arus Eddy
Kekasaran permukaan
Hidrostatik
Analisis dimensi
Ukuran butir
Kekerasan Rockwell
|
Kekuatan hasil
Daya tarik
Pemanjangan
Kekerasan
Identifikasi material positif (PMI)
Tes ketahanan korosi
|
Fitur Flatpack Jalur Injeksi Kimia Terenkapsulasi
- Maksimalkan perlindungan garis downhole
- Meningkatkan ketahanan terhadap benturan selama pemasangan
- Lindungi garis kendali dari abrasi dan cubitan
- Menghilangkan kegagalan korosi tegangan jangka panjang pada jalur kontrol
- Meningkatkan profil penjepitan
- Enkapsulasi tunggal atau ganda untuk kemudahan pengoperasian dan perlindungan tambahan
Sedang mengemas

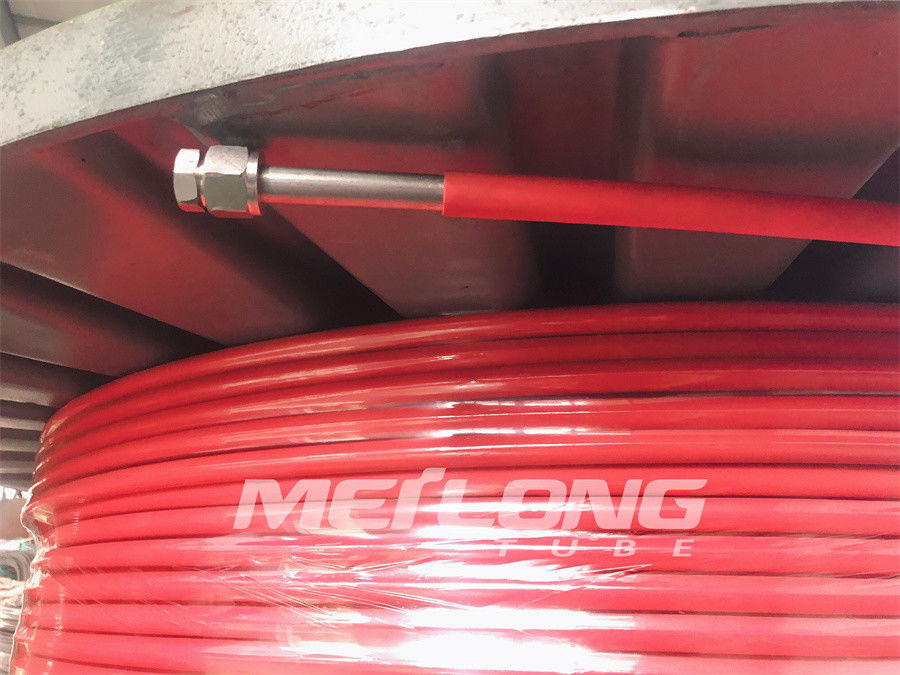

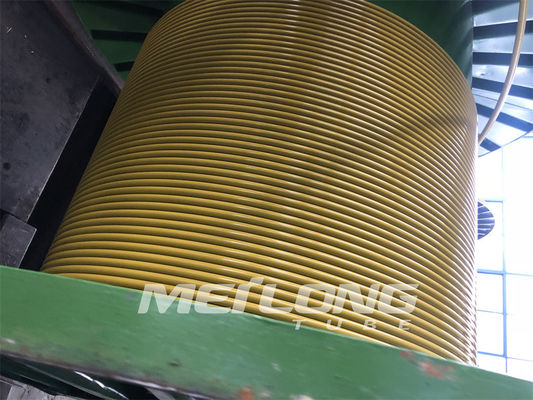

Flatpack saluran kontrol hidrolik adalah gulungan rata pada logam/drum atau gulungan.
Semua drum dikemas dalam peti kayu untuk memudahkan pengoperasian logistik.
Profil Enkapsulasi Jalur Injeksi Tunggal & Ganda
Bagian bulat
| Tabung saluran OD 1/4 '' |
Diameter 0,433'' (11,0 mm) |
| Tabung saluran OD 3/8'' |
Diameter 0,535'' (13,6 mm) |
| Tabung saluran OD 1/2'' |
Diameter 0,660'' (16,8 mm) |
Bagian persegi
| Tabung saluran OD 1/4 '' |
0,433'' x 0,433'' (11,0 mm x 11,0 mm) |
| Tabung saluran OD 3/8'' |
0,535'' x 0,535'' (13,6 mm x 13,6 mm) |
| Tabung saluran OD 1/2'' |
0,660'' x 0,660'' (16,8mm x 16,8mm) |
Bagian persegi panjang
| 1/4'' garis OD x 1 |
0,710'' x 0,410'' (18,0mm x 10,4mm) |
| Garis OD 1/4'' x 2 |
0,990'' x 0,410'' (25,1mm x 10,4mm) |
| 1/2'' garis OD x 2 |
1,220'' x 0,669'' (31,0mm x 17,0mm) |
| Garis OD 1/2'' x 3 |
1,772'' x 0,669'' (45,0 mm x 17,0 mm) |
Ukuran lain berdasarkan permintaan
Kelas Paduan yang Tersedia untuk Tabung Jalur Kontrol Di Dalam Enkapsulasi
| Austenitik: |
316L |
| Rangkap: |
S31803/S32205
S32750
|
| Paduan nikel: |
N08825
N06625
|
Fitur Bahan Enkapsulasi
| Polipropilena |
-25C hingga 150C |
Ketahanan yang baik terhadap air garam |
|
Santoprena,
TPV
|
-30C hingga 150C |
Ketahanan yang baik terhadap air garam |
|
Nilon 11, Rilsan 11
|
-60C hingga 135C |
Ketahanan yang baik terhadap hidrokarbon, ketahanan abrasi yang baik |
| PVDF |
-30C hingga 150C |
Ketahanan yang baik terhadap air garam dan hidrokarbon, ketahanan abrasi yang baik |
| FEP |
-110C hingga 200C |
Ketahanan yang baik terhadap air garam dan hidrokarbon |
Aplikasi
- Tabung paduan melingkar kapiler untuk injeksi kimia
- Pipa paduan melingkar saluran kontrol hidrolik telanjang dan terenkapsulasi untuk katup pengaman bawah laut
- Senar kecepatan, senar kerja, dan pusar tabung baja
- Tabung paduan melingkar panas bumi
