Tabung Melingkar Jalur Injeksi Kimia Incoloy 825 yang Diuji Hidrostatis untuk Lubang Bawah
Meilong Tube memproduksi pipa melingkar mulus dan digambar ulang, dilas dengan jahitan dan digambar ulang berkualitas tinggi yang terbuat dari baja tahan karat austenitik, dupleks, super dupleks, dan paduan nikel tahan korosi.100% produknya digunakan sebagai jalur kendali tenaga hidrolik, jalur injeksi kimia, pipa paduan pada umbilikus dan pipa instrumentasi untuk rekayasa eksploitasi di industri hulu minyak dan gas.
Tabung melingkar tersedia dalam ukuran mulai dari diameter luar 0,125 inci (3,175 milimeter) hingga 1 inci (25,4 milimeter).Ketebalan dinding mencapai 0,083 inci (2,108 milimeter).Panjang hingga 65.600 kaki (20.000 meter) tersedia untuk pembuatan pusar yang hemat biaya.Lebih banyak ukuran dalam cakupan dapat disesuaikan untuk diproduksi dan dikirim guna memenuhi kebutuhan khusus Anda.
Sifat jalur injeksi kimia Incoloy 825
Tabung digambar ulang steker internal yang dilas & mengambang.Disediakan dalam kondisi anil
Panjang kontinu tanpa orbital joitidak melakukan pengelasan
| Paduan |
UNS |
OD |
WT |
Tekanan Pekerjaan |
Tekanan Ledakan |
Runtuhnya Tekanan |
Tekanan Uji |
| inci |
inci |
inci |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
- Tekanan ledakan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan tarik minimum
- Berdasarkan tekanan keruntuhan teoretispada ketebalan dinding minimum, dan kekuatan luluh minimum
- Peringkat tekanan pada 100°F (38°C), kondisi netral dan statis
Karena semakin banyak ekstraksi minyak dan gas yang berpindah ke perairan yang lebih dalam dan lebih keras di mana lingkungan lepas pantai yang ekstrem menuntut keselamatan yang ekstrem, tugas kami adalah membantu Anda menggunakan bahan tahan korosi yang “tepat” untuk pipa pusar melingkar guna meningkatkan keselamatan dan keandalan pekerjaan Anda.Ini adalah kekuatan untuk mendorong inovasi dan pengembangan berkelanjutan kami.
Cocok untuk Lingkungan Aplikasi
Ketahanan yang baik terhadap lubang klorida, korosi celah, H2S dan CO2, dan retak korosi tegangan klorida (SCC).
Toleransi Dimensi untuk Jalur Injeksi Kimia
| ASTM B704 / ASME SB704, UNS N08825 (Incoloy 825) |
| Ukuran OD |
Toleransi OD |
Toleransi WT |
|
1/8''≤OD<3/16'' (3,18≤OD<4,76 mm)
3/16≤OD<1/2'' (4,76≤OD<12,7 mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4 mm)
|
+0,003'' (+0,08 mm) / -0
+0,004'' (+0,10 mm) / -0
+0,005'' (+0,13 mm) / -0
|
±10%
±10%
±10%
|
Standar Tabung Meilong
| Ukuran OD |
Toleransi OD |
Toleransi WT |
|
1/8'' ≤OD<3/16'' (3,18≤OD<4,76 mm)
3/16≤OD<1/2'' (4,76≤OD<12,7 mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4 mm)
|
+0,003'' (+0,08 mm) / -0
+0,004'' (+0,10 mm) / -0
+0,004'' (+0,10 mm) / -0
|
±10%
±10%
±8%
|
Tes Kualitas
|
Arus Eddy
Kekasaran permukaan
Hidrostatik
Analisis dimensi
Ukuran butir
Kekerasan Rockwell
|
Kekuatan hasil
Daya tarik
Pemanjangan
Kekerasan
Identifikasi material positif (PMI)
Tes ketahanan korosi
|
Sedang mengemas

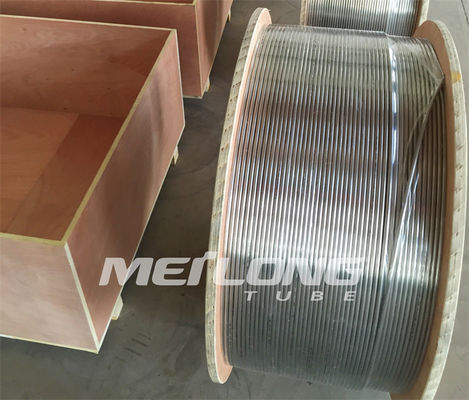

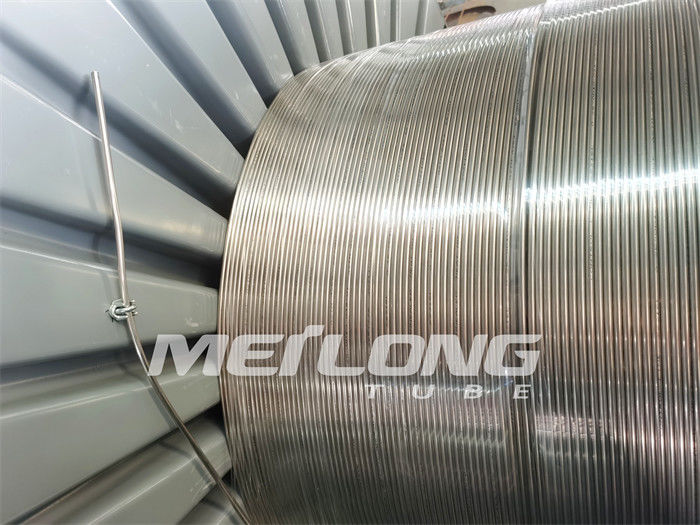

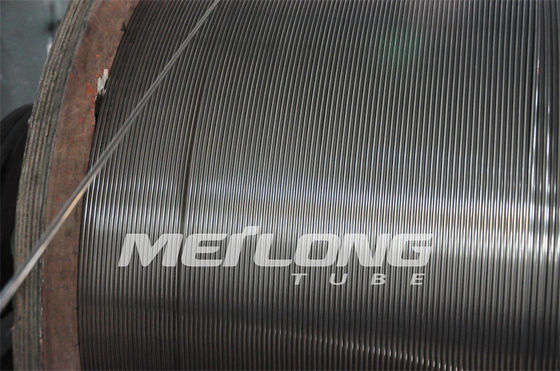

Saluran kendali hidraulik adalah gulungan rata pada drum atau gulungan logam/kayu.
Semua drum dikemas dalam peti kayu untuk memudahkan pengoperasian logistik.
Diagram Injeksi
Aplikasi
Tabung paduan melingkar kapiler untuk injeksi kimia
Pipa paduan melingkar saluran kontrol hidraulik telanjang dan terenkapsulasi untuk katup pengaman bawah laut
Senar kecepatan, senar kerja, dan pusar tabung baja
Tabung paduan melingkar panas bumi
Layanan tambahan
Jalur injeksi kimia dapat dienkapsulasi dengan berbagai polimer sesuai dengan kebutuhan individu pelanggan, seperti PVDF, FEP, TPV, dll. Enkapsulasi ini untuk memberikan ketahanan tambahan terhadap bahan kimia, keausan, dan suhu tinggi.
Bagian yang tersedia untuk enkapsulasi: Bulat, persegi, persegi panjang.
