FEP TP316L Jalur Kontrol Hidraulik Jalur Injeksi Kimia Terenkapsulasi

Flatpack Jalur Kontrol Terenkapsulasi FEP dengan Tabung Tunggal untuk Injeksi Kimia Downhole

Meilong Tube menawarkan enkapsulasi jalur kontrol untuk memberikan peningkatan daya tahan, serta ketahanan kimia dan korosi untuk memenuhi kebutuhan khusus setiap proyek, kami menawarkan jenis enkapsulasi yang berbeda, seperti: HDPE (High Density Polyethylene), Santoprene, PVC (Polyvinyl Klorida) , Haylar dan PVDF (Polivinilidena Fluorida).

Saluran kontrol hidraulik yang dilas adalah sumbat mengambang yang ditarik sesuai spesifikasi ASTM dan tersedia dalam berbagai ukuran panjang.Jenis material untuk saluran kontrol hidraulik mencakup baja tahan karat TP316L yang cocok untuk lingkungan manis hingga cukup korosif, Baja tahan karat Duplex 2205, baja tahan karat Super Duplex 2507, paduan nikel Incoloy 825 dan Inconel 625 cocok untuk lingkungan yang sangat korosif serta tekanan dan suhu kerja yang tinggi .Cairan sistem kontrol harus kompatibel dengan lingkungan dan suhu pengoperasian saluran kontrol.

Enkapsulasi jalur kontrol juga tersedia, jika diminta, untuk memberikan tambahan ketahanan terhadap benturan dan abrasi selama pemasangan.Bahan enkapsulasi harus disesuaikan untuk kompatibilitas dengan cairan sumur dan persyaratan suhu.

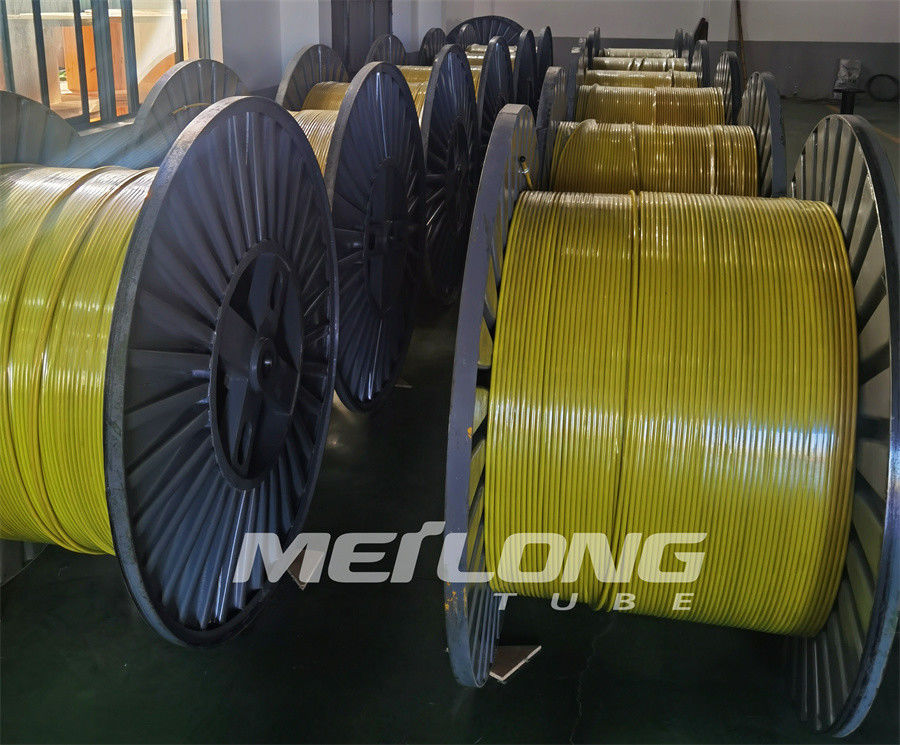

Flatpack Jalur Kontrol Terenkapsulasi

Enkapsulasi adalah plastik yang diekstrusi di atas tabung logam.Enkapsulasi mencegah kerusakan pada tabung logam selama proses pembuatan.Enkapsulasi juga memberikan ketahanan abrasi tambahan dan diperlukan jika pelindung kabel dipasang untuk meningkatkan kekuatan penahan pada setiap sambungan pipa produksi.

Enkapsulasi tersedia dalam berbagai konfigurasi dengan pilihan enkapsulasi single pass dan enkapsulasi dual pass untuk perlindungan tambahan.

Penerapan Flatpack

Flatpack biasanya digunakan ketika beberapa jalur berbeda diakhiri pada kedalaman yang kira-kira sama di dalam sumur.

Aplikasi umum mencakup sistem sumur cerdas, jalur injeksi bahan kimia dalam dengan kabel pengukur lubang bawah, dan jalur katup pengaman dengan jalur injeksi bahan kimia dangkal.Untuk beberapa aplikasi, palang bemper juga dikemas ke dalam kemasan datar untuk memberikan ketahanan tambahan terhadap benturan.

Standar & Persetujuan

Garis Kontrol diproduksi sesuai dengan standar ASTM yang berlaku untuk setiap material tertentu.

Tabung dapat disuplai dalam keadaan memerah, diisi, dan disaring sesuai kebutuhan klien dan sesuai standar NAS/SAE.

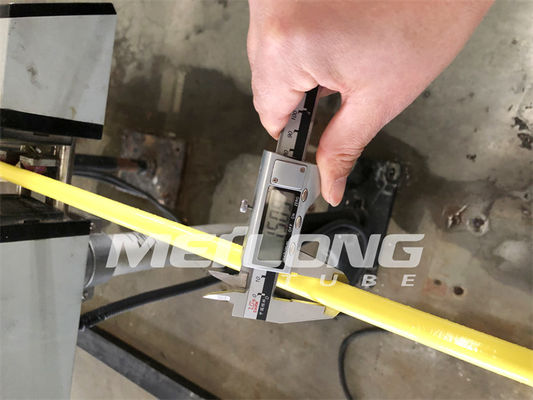

Kualitas & Pengujian

Desain & Konstruksi

- Enkapsulasi untuk satu baris

- Profil enkapsulasi yang sesuai dengan aplikasi pelanggan

- Penandaan Garis Kustom

- Berbagai macam materi aplikasi

Bahan Enkapsulasi

Fitur Flatpack Jalur Kontrol Terenkapsulasi

Maksimalkan perlindungan garis downhole

Meningkatkan ketahanan terhadap benturan selama pemasangan

Lindungi garis kontrol dari abrasi dan terjepit

Hilangkan kegagalan korosi tegangan jangka panjang pada jalur kontrol

Meningkatkan profil penjepitan

Enkapsulasi tunggal atau ganda untuk kemudahan pengoperasian dan perlindungan tambahan

Kelas Paduan yang Tersedia untuk Tabung Jalur Kontrol Di Dalam Enkapsulasi

Komposisi Kimia Super Duplex 2507

Duplex 2507 adalah baja tahan karat super dupleks yang dirancang untuk aplikasi yang menuntut kekuatan dan ketahanan korosi yang luar biasa.Paduan 2507 memiliki 25% kromium, 4% molibdenum, dan 7% nikel.Kandungan molibdenum, kromium, dan nitrogen yang tinggi ini menghasilkan ketahanan yang sangat baik terhadap serangan korosi lubang dan celah klorida, dan struktur dupleks memberikan 2507 ketahanan luar biasa terhadap retak korosi tegangan klorida.

Penggunaan Duplex 2507 harus dibatasi pada aplikasi di bawah 600° F (316° C).Paparan suhu tinggi yang berkepanjangan dapat mengurangi ketangguhan dan ketahanan korosi pada paduan 2507.

Duplex 2507 memiliki sifat mekanik yang sangat baik.Seringkali pengukur cahaya dari bahan 2507 dapat digunakan untuk mencapai kekuatan desain yang sama dengan paduan nikel yang lebih tebal.Penghematan berat yang dihasilkan dapat secara signifikan mengurangi biaya produksi secara keseluruhan.

Ketahanan Korosi Super Duplex 2507

2507 Duplex sangat tahan terhadap korosi seragam oleh asam organik seperti asam format dan asam asetat.Ia juga sangat tahan terhadap asam anorganik, terutama jika mengandung klorida.Paduan 2507 sangat tahan terhadap korosi intergranular terkait karbida.Karena bagian feritik dari struktur dupleks paduan ini sangat tahan terhadap retak korosi tegangan di lingkungan yang mengandung klorida hangat.Melalui penambahan kromium, molibdenum dan nitrogen, korosi lokal seperti serangan lubang dan celah ditingkatkan.Alloy 2507 memiliki ketahanan pitting lokal yang sangat baik.

Profil Enkapsulasi Flatpack Standar

Bulat, Garis Tunggal	Barang	Dimensi Standar
	Garis OD 1/8''	Diameter 0,250 '' (6,35 mm).
	Garis OD 1/4''	Diameter 0,433'' (11,0 mm).
	Garis OD 3/8''	Diameter 0,535 '' (13,6 mm).
	Garis OD 1/2''	Diameter 0,660'' (16,8 mm).

Kotak, Garis Tunggal	Barang	Dimensi Standar
	Garis OD 1/8''	0,250'' x 0,250'' (6,35 mm x 6,35 mm)
	Garis OD 1/4''	0,433'' x 0,433'' (11,0 mm x 11,0 mm)
	Garis OD 3/8''	0,535'' x 0,535'' (13,6 mm x 13,6 mm)
	Garis OD 1/2''	0,660'' x 0,660'' (16,8mm x 16,8mm)

Persegi Panjang, 2 Garis	Barang	Dimensi Standar
	Garis OD 1/4''	Lebar: 0,710'' (18,0mm) Tinggi: 0,410'' (10,4mm)

Persegi Panjang, 3 Garis	Barang	Dimensi Standar
	Garis OD 1/4''	Lebar: 0,990'' (25,1mm) Tinggi: 0,410'' (10,4mm)

Sifat Tabung Saluran Kontrol Hidraulik di Flatpack

Tabung internal yang digambar ulang dengan jahitan las & mengambang.Disediakan dalam kondisi anil

Panjang kontinu tanpa las sambungan orbital

Tekanan ledakan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan tarik minimum

Tekanan keruntuhan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan luluh minimum

Peringkat tekanan pada 100°F (38°C), kondisi netral dan statis
