TP316L PVDF Jalur Kontrol Terenkapsulasi Flatpack Dengan Dua Tabung Tekanan Tinggi

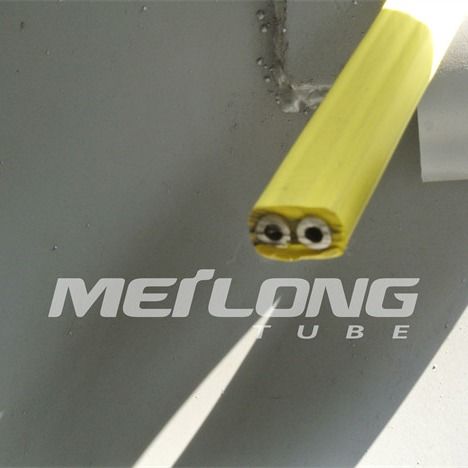

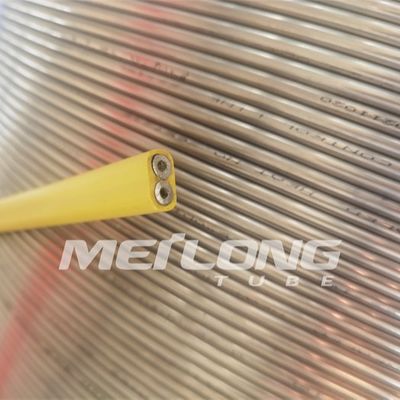

Flatpack Jalur Kontrol Terenkapsulasi PVDF dengan Dua Tabung untuk Aplikasi Lubang Bawah di Sumur Minyak

Meilong Tube menawarkan enkapsulasi jalur kontrol untuk memberikan peningkatan daya tahan, serta ketahanan kimia dan korosi untuk memenuhi kebutuhan khusus setiap proyek, kami menawarkan jenis enkapsulasi yang berbeda, seperti: HDPE (High Density Polyethylene), Santoprene, PVC (Polyvinyl Klorida) , Haylar dan PVDF (Polivinilidena Fluorida).

Saluran kontrol hidraulik yang dilas adalah sumbat mengambang yang ditarik sesuai spesifikasi ASTM dan tersedia dalam berbagai ukuran panjang.Jenis material untuk saluran kontrol hidraulik mencakup baja tahan karat TP316L yang cocok untuk lingkungan manis hingga cukup korosif, Baja tahan karat Duplex 2205, baja tahan karat Super Duplex 2507, paduan nikel Incoloy 825 dan Inconel 625 cocok untuk lingkungan yang sangat korosif serta tekanan dan suhu kerja yang tinggi .Cairan sistem kontrol harus kompatibel dengan lingkungan dan suhu pengoperasian saluran kontrol.

Enkapsulasi jalur kontrol juga tersedia, jika diminta, untuk memberikan tambahan ketahanan terhadap benturan dan abrasi selama pemasangan.Bahan enkapsulasi harus disesuaikan untuk kompatibilitas dengan cairan sumur dan persyaratan suhu.

Flatpack Jalur Kontrol Terenkapsulasi

Enkapsulasi adalah plastik yang diekstrusi di atas tabung logam.Enkapsulasi mencegah kerusakan pada tabung logam selama proses pembuatan.Enkapsulasi juga memberikan ketahanan abrasi tambahan dan diperlukan jika pelindung kabel dipasang untuk meningkatkan kekuatan penahan pada setiap sambungan pipa produksi.

Enkapsulasi tersedia dalam berbagai konfigurasi dengan pilihan enkapsulasi single pass dan enkapsulasi dual pass untuk perlindungan tambahan.

Penerapan Flatpack

Flatpack biasanya digunakan ketika beberapa jalur berbeda diakhiri pada kedalaman yang kira-kira sama di dalam sumur.

Aplikasi umum mencakup sistem sumur cerdas, jalur injeksi bahan kimia dalam dengan kabel pengukur lubang bawah, dan jalur katup pengaman dengan jalur injeksi bahan kimia dangkal.Untuk beberapa aplikasi, palang bemper juga dikemas ke dalam kemasan datar untuk memberikan ketahanan tambahan terhadap benturan.

Standar & Persetujuan

Garis Kontrol diproduksi sesuai dengan standar ASTM yang berlaku untuk setiap material tertentu.

Tabung dapat disuplai dalam keadaan memerah, diisi, dan disaring sesuai kebutuhan klien dan sesuai standar NAS/SAE.

Kualitas & Pengujian

- Diproduksi sesuai dengan Inspeksi Standar dan Rencana Mutu

Desain & Konstruksi

- Enkapsulasi untuk satu baris

- Profil enkapsulasi yang sesuai dengan aplikasi pelanggan

- Penandaan Garis Kustom

- Berbagai macam materi aplikasi

Bahan Enkapsulasi

Fitur Flatpack Jalur Kontrol Terenkapsulasi

Maksimalkan perlindungan garis downhole

Meningkatkan ketahanan terhadap benturan selama pemasangan

Lindungi garis kontrol dari abrasi dan terjepit

Hilangkan kegagalan korosi tegangan jangka panjang pada jalur kontrol

Meningkatkan profil penjepitan

Enkapsulasi tunggal atau ganda untuk kemudahan pengoperasian dan perlindungan tambahan

Kelas Paduan yang Tersedia untuk Tabung Jalur Kontrol Di Dalam Enkapsulasi

Komposisi Kimia TP316L

Kesetaraan Norma

TP316L adalah baja tahan karat kromium-nikel austenitik dengan molibdenum dan kandungan karbon rendah.

Tahan korosi

Asam organik pada konsentrasi tinggi dan suhu sedang

Asam anorganik, misalnya asam fosfat dan sulfat, pada konsentrasi dan suhu sedang.Baja juga dapat digunakan dalam asam sulfat dengan konsentrasi di atas 90% pada suhu rendah.

Larutan garam, misalnya sulfat, sulfida dan sulfit

Lingkungan kaustik

Baja austenitik rentan terhadap retak korosi tegangan.Hal ini dapat terjadi pada suhu di atas sekitar 60°C (140°F) jika baja terkena tegangan tarik dan pada saat yang sama bersentuhan dengan larutan tertentu, khususnya yang mengandung klorida.Oleh karena itu, kondisi layanan seperti itu harus dihindari.Kondisi ketika pembangkit listrik ditutup juga harus dipertimbangkan, karena kondensat yang kemudian terbentuk dapat menimbulkan kondisi yang menyebabkan retakan dan lubang korosi akibat tegangan.

TP316L memiliki kandungan karbon yang rendah sehingga ketahanannya lebih baik terhadap korosi intergranular dibandingkan baja tipe TP316.

Profil Enkapsulasi Flatpack Standar

Bulat, Garis Tunggal	Barang	Dimensi Standar
	Garis OD 1/8''	Diameter 0,250 '' (6,35 mm).
	Garis OD 1/4''	Diameter 0,433'' (11,0 mm).
	Garis OD 3/8''	Diameter 0,535 '' (13,6 mm).
	Garis OD 1/2''	Diameter 0,660'' (16,8 mm).

Kotak, Garis Tunggal	Barang	Dimensi Standar
	Garis OD 1/8''	0,250'' x 0,250'' (6,35 mm x 6,35 mm)
	Garis OD 1/4''	0,433'' x 0,433'' (11,0 mm x 11,0 mm)
	Garis OD 3/8''	0,535'' x 0,535'' (13,6 mm x 13,6 mm)
	Garis OD 1/2''	0,660'' x 0,660'' (16,8mm x 16,8mm)

Persegi Panjang, 2 Garis	Barang	Dimensi Standar
	Garis OD 1/4''	Lebar: 0,710'' (18,0mm) Tinggi: 0,410'' (10,4mm)

Persegi Panjang, 3 Garis	Barang	Dimensi Standar
	Garis OD 1/4''	Lebar: 0,990'' (25,1mm) Tinggi: 0,410'' (10,4mm)

Sifat Tabung Saluran Kontrol Hidraulik di Flatpack

Tabung internal yang digambar ulang dengan jahitan las & mengambang.Disediakan dalam kondisi anil

Panjang kontinu tanpa las sambungan orbital

Tekanan ledakan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan tarik minimum

Tekanan keruntuhan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan luluh minimum

Peringkat tekanan pada 100°F (38°C), kondisi netral dan statis
