ASTM B704 Incoloy 825 Tabung Kapiler Saluran Kontrol Hidraulik Tarik Tinggi
Garis kendali yang dilas dan digambar ulang adalah konstruksi pilihan untuk garis kendali yang digunakan dalam aplikasi minyak dan gas downhole.Jalur kontrol kami yang dilas digunakan dalam SCSSV, Injeksi Kimia, Penyelesaian Sumur Tingkat Lanjut, dan Aplikasi Pengukur.Kami menawarkan berbagai jalur kontrol.(Dilas TIG atau Dilas Laser, dan sumbat mengambang ditarik, dan garis dengan penyempurnaan) Berbagai proses memberi kami kemampuan untuk menyesuaikan solusi untuk memenuhi penyelesaian sumur Anda.
Ukuran Khas Garis Kontrol
Diameter luar garis kendali sebagian besar 1/4'' (6,35mm).
Ketebalan dinding: 0,035'' (0,89mm), 0,049'' (1,24mm), 0,065'' (1,65mm)
Pipa saluran kontrol tersedia dengan panjang mulai dari 400 kaki (122 meter) hingga 32.808 kaki (10.000 meter).Tidak ada las pantat orbital.
Spesifikasi lainnya (1/8'' hingga 3/4'') tersedia berdasarkan permintaan.
Manufaktur Presisi
Meilong Tube beroperasi dari kompleks bangunan seluas 20.000 meter persegi.
Masing-masing kumparan pipa mempunyai panjang yang benar-benar kontinu tanpa las orbital.
Masing-masing kumparan tabung diuji hidrostatik dengan tekanan yang ditargetkan.
Pengujian dapat disaksikan di lokasi oleh inspektur pihak ketiga (SGS, BV, DNV).
Kemampuan Kontrol Kualitas
|
Bahan kimia
Korosi
Dimensi
Arus Eddy
Pemanjangan
|
Suar
Meratakan
Ukuran butir
Kekerasan
Hidrostatik
|
Metalurgi
Identifikasi material positif (PMI)
Kekasaran permukaan
Tarik
Menghasilkan
|
Fitur Tabung
Tutup toleransi dimensi
Sifat mekanik yang ditingkatkan secara signifikan
Permukaan akhir yang unggul
Kebersihan tinggi permukaan bagian dalam
Ovalitas terkontrol, eksentrisitas
Toleransi Dimensi
|
ASTM B704 / ASME SB704, Incoloy 825, UNS N08825
ASTM B751 / ASME SB751
|
| Ukuran OD |
Toleransi OD |
Toleransi WT |
|
1/8''≤OD<5/8'' (3,18≤OD<15,88 mm)
5/8≤OD≤1'' (15,88≤OD≤25,4 mm)
|
±0,004'' (±0,10mm)
±0,0075'' (±0,19mm)
|
±12,5%
±12,5%
|
Standar Meilong
| Ukuran OD |
Toleransi OD |
Toleransi WT |
|
1/8''≤OD<5/8'' (3,18≤OD<15,88 mm)
5/8≤OD≤1'' (15,88≤OD≤25,4 mm)
|
±0,004'' (±0,10mm)
±0,004'' (±0,10mm)
|
±10%
±8%
|
Perawatan panas
Tabung tersebut diberi perlakuan panas untuk mencapai sifat mekanik tertentu dan ketahanan terhadap korosi dalam tungku off-mill dengan atmosfer pereduksi.
Deskripsi Aplikasi untuk SSSV
Katup pengaman adalah katup yang berfungsi sebagai pelindung peralatan Anda.Katup pengaman dapat mencegah kerusakan pada bejana tekan Anda dan bahkan mencegah ledakan di fasilitas Anda bila dipasang di bejana bertekanan.
Katup pengaman adalah jenis katup yang bekerja secara otomatis ketika tekanan sisi masuk katup meningkat hingga tekanan yang telah ditentukan, untuk membuka cakram katup dan mengeluarkan fluida.Sistem katup pengaman dirancang agar aman dari kegagalan sehingga lubang sumur dapat diisolasi jika terjadi kegagalan sistem atau kerusakan pada fasilitas kontrol produksi permukaan.
Dalam sebagian besar kasus, wajib untuk memiliki alat penutup untuk semua sumur yang mampu mengalir secara alami ke permukaan.Pemasangan katup pengaman bawah permukaan (SSSV) akan memberikan kemampuan penutupan darurat ini.Sistem keselamatan dapat dioperasikan berdasarkan prinsip anti-gagal dari panel kontrol yang terletak di permukaan.
SCSSV dikendalikan oleh saluran kontrol baja tahan karat ¼” yang dipasang di bagian luar tali pipa sumur dan dipasang saat pipa produksi dipasang.Tergantung pada tekanan kepala sumur, mungkin diperlukan tekanan sebesar 10.000 psi pada garis kendali untuk menjaga katup tetap terbuka.
Aplikasi lain
Tabung paduan melingkar kapiler untuk injeksi kimia
Pipa paduan melingkar saluran kontrol hidraulik telanjang dan terenkapsulasi untuk katup pengaman bawah laut
Senar kecepatan, senar kerja, dan pusar tabung baja
Tabung paduan melingkar panas bumi
Paduan untuk Garis Kontrol
| Austenitik: |
316L |
ASTM A-269 |
| Rangkap: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Paduan nikel: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
Komposisi Kimia Tabung Kapiler Jalur Kontrol Incoloy 825
| Nikel |
Kromium |
Besi |
Molibdenum |
Karbon |
Mangan |
Silikon |
Sulfur |
Aluminium |
titanium |
Tembaga |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
menit. |
|
maks. |
maks. |
maks. |
maks. |
maks. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22.0 |
2.5-3.5 |
0,05 |
1.0 |
0,5 |
0,03 |
0,2 |
0,6-1,2 |
1.5-3.0 |
Paduan Incoloy 825 adalah paduan nikel-besi-kromium dengan tambahan molibdenum dan tembaga.
Berat Tabung Saluran Kontrol Incoloy 825 per Meter (kg)
Incoloy 825 (UNS N08825)
| OD |
WT |
| Pecahan |
Desimal |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Sifat Tabung Kapiler Incoloy 825
Tabung digambar ulang steker internal yang dilas & mengambang.Disediakan dalam kondisi anil
Panjang kontinu tanpa las sambungan orbital
| Paduan |
UNS |
OD |
WT |
Tekanan Pekerjaan |
Tekanan Ledakan |
Runtuhnya Tekanan |
Tekanan Uji |
| inci |
inci |
inci |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
* Tekanan ledakan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan tarik minimum
* Tekanan keruntuhan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan luluh minimum
* Peringkat tekanan pada 100°F (38°C), kondisi netral dan statis
Proses dan Pengepakan Tabung
Mulus- ditusuk, digambar ulang, dianil (proses sirkulasi multi-lintasan)
Dilas- dilas memanjang, digambar ulang, dianil (proses sirkulasi multi-lintasan)

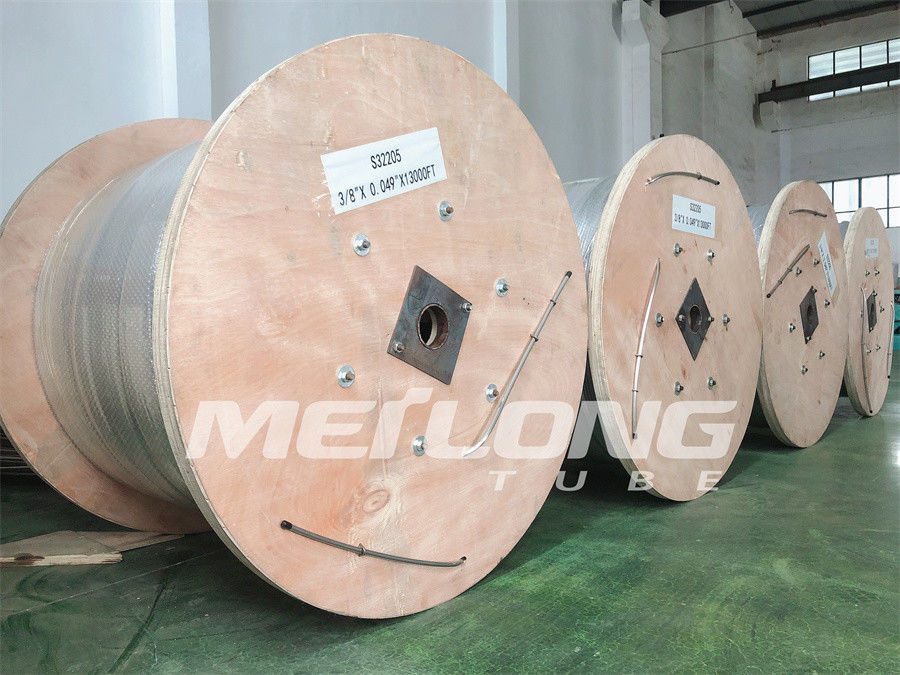

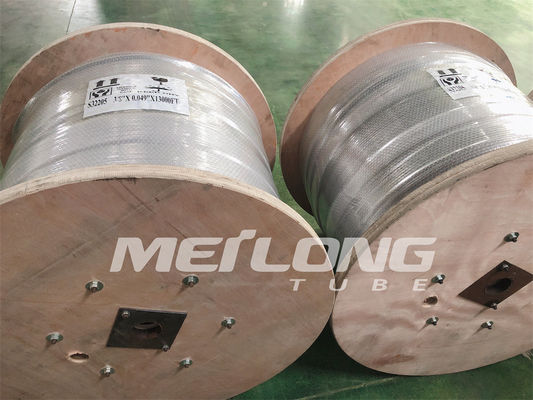

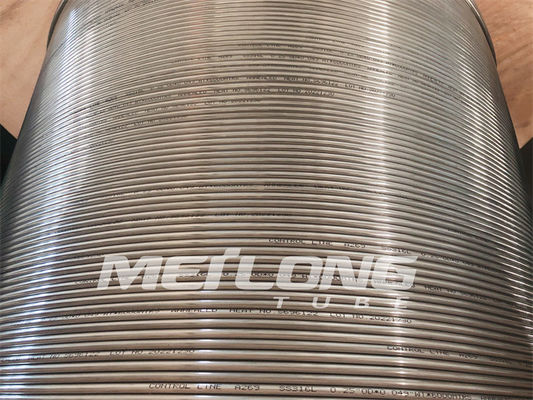

Pengepakan- Tubing adalah gulungan rata pada drum atau gulungan logam/kayu.
Semua drum atau gulungan dikemas dalam peti kayu untuk memudahkan pengoperasian logistik.
