Jalur Kontrol Hidraulik SS316L Tabung Melingkar Baja Tahan Karat Tarik Tinggi

Jalur kontrol hidrolik pipa stainless steel berbahan SS316L dengan kekuatan tarik tinggi

Meilong Tube secara khusus memproduksi pipa saluran kontrol hidraulik yang mulus dan digambar ulang, dilas dan digambar ulang yang terbuat dari baja tahan karat austenitik, dupleks, super dupleks, dan paduan nikel tahan korosi.Tabung tersebut digunakan sebagai jalur kendali hidrolik dan jalur injeksi kimia yang khusus melayani industri minyak dan gas, panas bumi.

Ukuran Khas Jalur Kontrol Tabung Stainless Steel

Diameter luar saluran kendali hidrolik sebagian besar 1/4'' (6,35mm).

Ketebalan dinding: 0,035'' (0,89mm), 0,049'' (1,24mm), 0,065'' (1,65mm)

Pipa saluran kontrol tersedia dengan panjang mulai dari 400 kaki (122 meter) hingga 32.808 kaki (10.000 meter).Tidak ada las pantat orbital.

Spesifikasi lainnya (1/8'' hingga 3/4'') tersedia berdasarkan permintaan.

Pentingnya Jalur Kontrol Tabung Stainless Steel

Masing-masing kumparan pipa mempunyai panjang yang benar-benar kontinu tanpa las orbital.

Setiap kumparan tabung diuji hidrostatis minimal 10,150 psi.

Pengujian dapat disaksikan di lokasi oleh inspektur pihak ketiga (SGS, BV, DNV).

Pengujian lainnya adalah uji arus eddy, uji kimia, perataan, pembakaran, tarik, rendemen, perpanjangan, kekerasan untuk kualitas bahan.

Deskripsi Aplikasi untuk Baja Tahan KaratJalur Kontrol Tabung untuk SSSV

Katup pengaman adalah katup yang berfungsi sebagai pelindung peralatan Anda.Katup pengaman dapat mencegah kerusakan pada bejana tekan Anda dan bahkan mencegah ledakan di fasilitas Anda bila dipasang di bejana bertekanan.

Katup pengaman adalah jenis katup yang bekerja secara otomatis ketika tekanan sisi masuk katup meningkat hingga tekanan yang telah ditentukan, untuk membuka cakram katup dan mengeluarkan fluida.Sistem katup pengaman dirancang agar aman dari kegagalan sehingga lubang sumur dapat diisolasi jika terjadi kegagalan sistem atau kerusakan pada fasilitas kontrol produksi permukaan.

Dalam sebagian besar kasus, wajib untuk memiliki alat penutup untuk semua sumur yang mampu mengalir secara alami ke permukaan.Pemasangan katup pengaman bawah permukaan (SSSV) akan memberikan kemampuan penutupan darurat ini.Sistem keselamatan dapat dioperasikan berdasarkan prinsip anti-gagal dari panel kontrol yang terletak di permukaan.

SCSSV dikendalikan oleh saluran kontrol baja tahan karat ¼” yang dipasang di bagian luar tali pipa sumur dan dipasang saat pipa produksi dipasang.Tergantung pada tekanan kepala sumur, mungkin diperlukan tekanan sebesar 10.000 psi pada garis kendali untuk menjaga katup tetap terbuka.

Aplikasi lain

Garis kontrol tabung baja tahan karat untuk injeksi bahan kimia

Pipa paduan melingkar saluran kontrol hidraulik telanjang dan terenkapsulasi untuk katup pengaman bawah laut

Senar kecepatan, senar kerja, dan pusar tabung baja

Tabung paduan melingkar panas bumi

Paduan untukJalur Kontrol Tabung Stainless Steel

Jalur Kontrol Tabung Stainless SteelFitur

Tutup toleransi dimensi

Sifat mekanik yang ditingkatkan secara signifikan

Permukaan akhir yang unggul

Kebersihan tinggi permukaan bagian dalam

Ovalitas terkontrol, eksentrisitas

Komposisi kimia SS316L untukTabung Baja Tahan Karat

SS316L adalah baja tahan karat kromium-nikel austenitik dengan molibdenum dan kandungan karbon rendah.

Tahan korosi

Asam organik pada konsentrasi tinggi dan suhu sedang

Asam anorganik, misalnya asam fosfat dan sulfat, pada konsentrasi dan suhu sedang.Baja juga dapat digunakan dalam asam sulfat dengan konsentrasi di atas 90% pada suhu rendah.

Larutan garam, misalnya sulfat, sulfida dan sulfit

Lingkungan kaustik

Baja austenitik rentan terhadap retak korosi tegangan.Hal ini dapat terjadi pada suhu di atas sekitar 60°C (140°F) jika baja terkena tegangan tarik dan pada saat yang sama bersentuhan dengan larutan tertentu, khususnya yang mengandung klorida.Oleh karena itu, kondisi layanan seperti itu harus dihindari.Kondisi ketika pembangkit listrik ditutup juga harus dipertimbangkan, karena kondensat yang kemudian terbentuk dapat menimbulkan kondisi yang menyebabkan retakan dan lubang korosi akibat tegangan.

SS316L memiliki kandungan karbon yang rendah sehingga ketahanannya lebih baik terhadap korosi intergranular dibandingkan baja tipe SS316.

Berat Tabung Stainless Steel per Meter (kg)

Tahan Karat 316L (UNS S31603)

Sifat Tabung Stainless Steel

Tabung internal yang digambar ulang dengan jahitan las & mengambang.Disediakan dalam kondisi anil

Panjang kontinu tanpa las sambungan orbital

Tekanan ledakan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan tarik minimum

Tekanan keruntuhan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan luluh minimum

Peringkat tekanan pada 100°F (38°C), kondisi netral dan statis

Proses dan Pengepakan Tabung

Mulus- ditusuk, digambar ulang, dianil (proses sirkulasi multi-lintasan)

Dilas- dilas memanjang, digambar ulang, dianil (proses sirkulasi multi-lintasan)

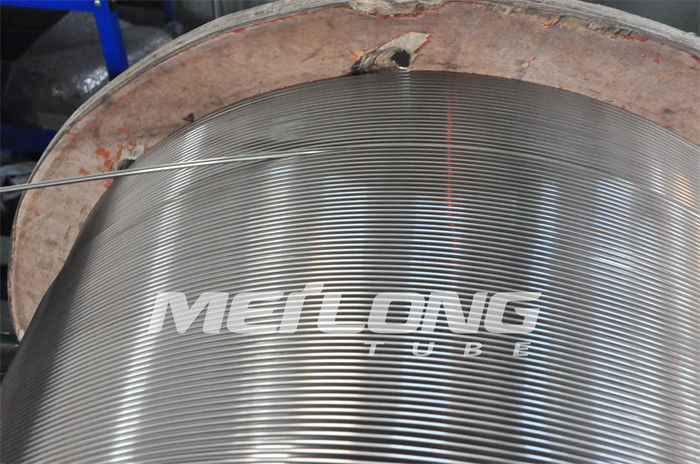

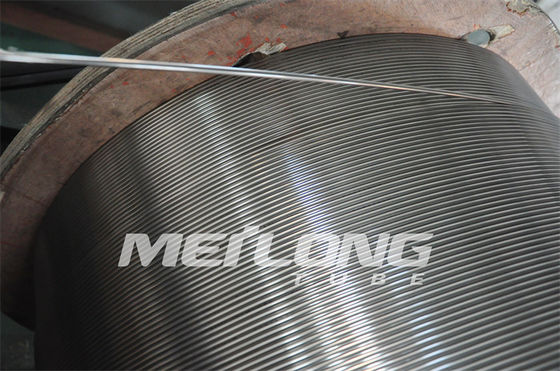

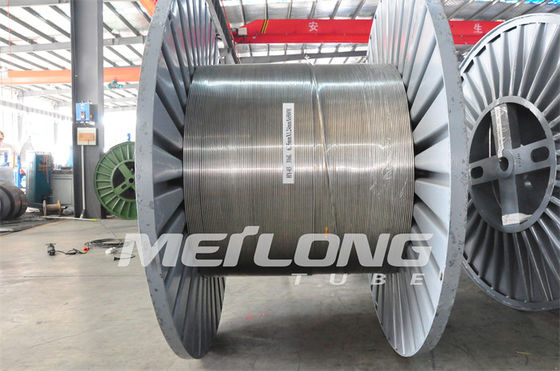

Pengepakan- Tubing adalah gulungan rata pada drum atau gulungan logam/kayu.

Semua drum atau gulungan dikemas dalam peti kayu untuk memudahkan pengoperasian logistik.
