NACE MR0175 / ISO15156 SS Tabung Hidraulik Kumparan Tabung Baja SS316L ASTM A269 Mulus

Tabung kapiler mulus NACE MR0175 / ISO15156 terbuat dari SS316L ASTM A269

Meilong Tube secara khusus memproduksi pipa melingkar yang mulus dan digambar ulang, dilas dan digambar ulang yang terbuat dari baja tahan karat austenitik, dupleks, super dupleks, dan paduan nikel tahan korosi.Tabung tersebut digunakan sebagai jalur kendali hidrolik dan jalur injeksi kimia yang khusus melayani industri minyak dan gas, panas bumi.

Ukuran Khas Pipa Kapiler

Diameter luar garis kendali sebagian besar 1/4'' (6,35mm).

Ketebalan dinding: 0,035'' (0,89mm), 0,049'' (1,24mm), 0,065'' (1,65mm)

Pipa saluran kontrol tersedia dengan panjang mulai dari 400 kaki (122 meter) hingga 32.808 kaki (10.000 meter).Tidak ada las pantat orbital.

Spesifikasi lainnya (1/8'' hingga 3/4'') tersedia berdasarkan permintaan.

Pentingnya Tabung Kapiler

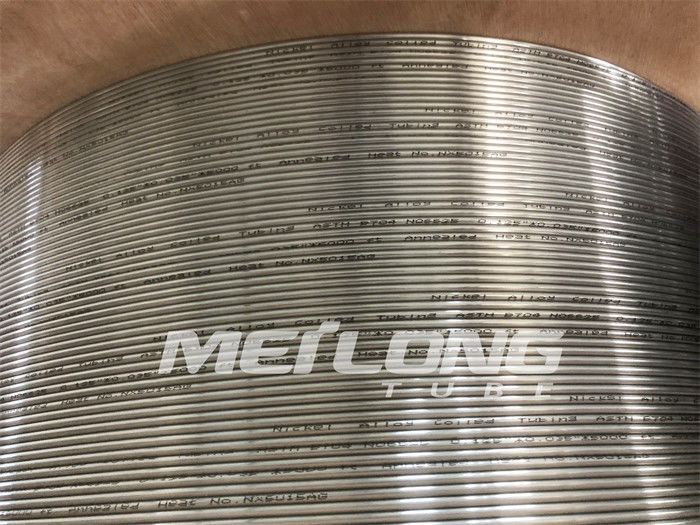

Masing-masing kumparan pipa mempunyai panjang yang benar-benar kontinu tanpa las orbital.

Setiap kumparan tabung diuji hidrostatis minimal 10,150 psi.

Pengujian dapat disaksikan di lokasi oleh inspektur pihak ketiga (SGS, BV, DNV).

Pengujian lainnya adalah uji arus eddy, uji kimia, perataan, pembakaran, tarik, rendemen, perpanjangan, kekerasan untuk kualitas bahan.

Deskripsi Aplikasi untuk SSSV

Katup pengaman adalah katup yang berfungsi sebagai pelindung peralatan Anda.Katup pengaman dapat mencegah kerusakan pada bejana tekan Anda dan bahkan mencegah ledakan di fasilitas Anda bila dipasang di bejana bertekanan.

Katup pengaman adalah jenis katup yang bekerja secara otomatis ketika tekanan sisi masuk katup meningkat hingga tekanan yang telah ditentukan, untuk membuka cakram katup dan mengeluarkan fluida.Sistem katup pengaman dirancang agar aman dari kegagalan sehingga lubang sumur dapat diisolasi jika terjadi kegagalan sistem atau kerusakan pada fasilitas kontrol produksi permukaan.

Dalam sebagian besar kasus, wajib untuk memiliki alat penutup untuk semua sumur yang mampu mengalir secara alami ke permukaan.Pemasangan katup pengaman bawah permukaan (SSSV) akan memberikan kemampuan penutupan darurat ini.Sistem keselamatan dapat dioperasikan berdasarkan prinsip anti-gagal dari panel kontrol yang terletak di permukaan.

SCSSV dikendalikan oleh saluran kontrol baja tahan karat ¼” yang dipasang di bagian luar tali pipa sumur dan dipasang saat pipa produksi dipasang.Tergantung pada tekanan kepala sumur, mungkin diperlukan tekanan sebesar 10.000 psi pada garis kendali untuk menjaga katup tetap terbuka.

Aplikasi Lain dari Tabung Kapiler

Tabung paduan melingkar kapiler untuk injeksi kimia

Pipa paduan melingkar saluran kontrol hidraulik telanjang dan terenkapsulasi untuk katup pengaman bawah laut

Senar kecepatan, senar kerja, dan pusar tabung baja

Tabung paduan melingkar panas bumi

Paduan untuk Tabung Kapiler

Fitur Tabung Kapiler Jalur Kontrol

Tutup toleransi dimensi

Sifat mekanik yang ditingkatkan secara signifikan

Permukaan akhir yang unggul

Kebersihan tinggi permukaan bagian dalam

Ovalitas terkontrol, eksentrisitas

Komposisi Kimia SS316L

SS316L adalah baja tahan karat kromium-nikel austenitik dengan molibdenum dan kandungan karbon rendah.

Berat Tabung Paduan per Meter (kg)

Baja Tahan Karat 316L (UNS S31603)

Properti Tabung Paduan

Tabung internal plug yang digambar ulang mulus & mengambang.Disediakan dalam kondisi anil

Panjang kontinu tanpa las sambungan orbital

* Tekanan ledakan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan tarik minimum

* Tekanan keruntuhan teoritis berdasarkan ketebalan dinding minimum, dan kekuatan luluh minimum

* Peringkat tekanan pada 100°F (38°C), kondisi netral dan statis

Proses dan Pengepakan Tabung Kapiler

Mulus- ditusuk, digambar ulang, dianil (proses sirkulasi multi-lintasan)

Dilas- dilas memanjang, digambar ulang, dianil (proses sirkulasi multi-lintasan)

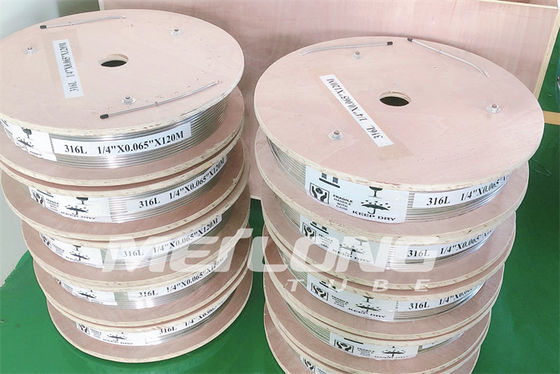

Pengepakan- Tubing adalah gulungan rata pada drum atau gulungan logam/kayu.

Semua drum atau gulungan dikemas dalam peti kayu untuk memudahkan pengoperasian logistik.
